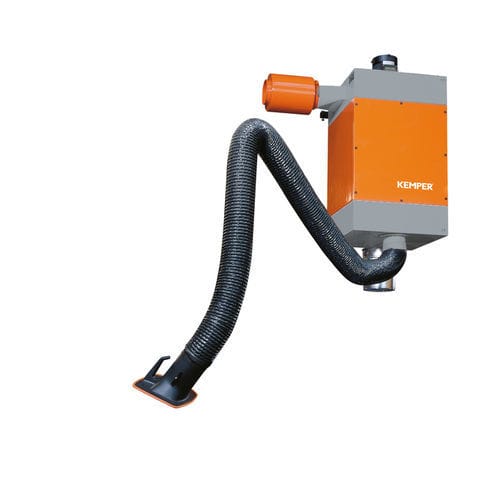

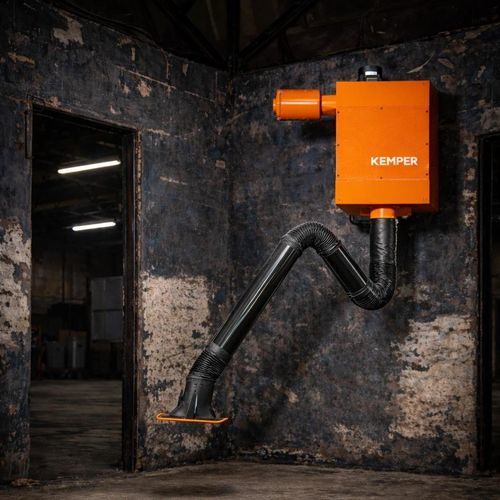

壁取り付け式吸煙機 83 100 100

溶接用カートリッジ式引き込みアーム付き

製品概要
固定式の吸引装置で、連続運転に適した1本のアームを備えています。差圧制御による自動フィルター洗浄機構およびKemTex® ePTFE膜フィルタカートリッジを採用し、超微粒子（< 0.1 µm）も捕集します。2本アーム仕様（調整用スロットル付き）もあり、2箇所での同時または交互作業が可能です。

ハイライト

• 溶接による大量のスモーク・粉じんに対応
• 連続稼働を想定した設計
• 差圧制御による自動フィルター洗浄
• KemTex® ePTFE膜フィルタカートリッジ（表面捕集）による超微粒子捕集
• 経済性が高く運用コストが低い
• 差圧式洗浄により圧縮空気消費を低減
• 流れを考慮したフード設計によりアームの追従頻度を低減

用途 / 材料・溶接方式

• 使用形態：定常使用、連続運転
• 溶接方式：MIG/MAG、手溶接（E-Hand／MMA）
• 加工対象材料：鋼、アルミニウム、ステンレス鋼

オプション / 構成

• 接続仕様：ホース接続または配管接続
• アーム長さ（選択可）：2 m（標準）、3 m、4 m、5 m、6 m、7 m

技術データ
型番（SKU）：83100106
重量：146 kg
寸法（奥行×幅×高さ）：655 mm × 655 mm × 1355 mm
フィルタ段数：1
フィルタ面積：8 m²
捕集効率：≥ 99.9 %
モーター出力：1.5 kW
定格電流：3.5 A
圧縮空気供給：5–6 bar
音圧レベル：71 dB(A)
最大送風量：3000 m³/h
吸引量：1200 m³/h
最大負圧：3000 Pa
吸引アーム本数：1（2本仕様あり）
吸引アーム径：150 mm
集塵容器容量：11 L
圧縮空気タンク容量：25 L
吸引アーム標準長さ：2 m（他の長さオプション：3–7 m）

推奨アクセサリ

• 純正 KemTex® 交換フィルタカートリッジ
• オプション：スタート/ストップ自動化、保護グリル、作業エリア照明
