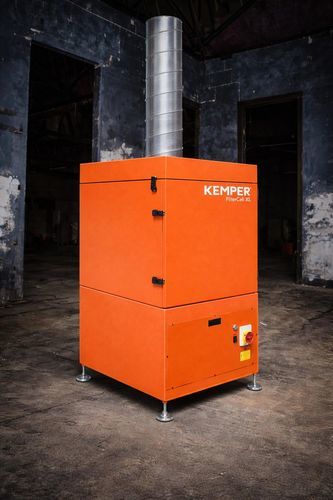

床置き吸煙機 FilterCell XL

溶接用カートリッジ式自動清掃フィルター式

概要（簡潔）
溶接ロボット、吸引フード、吸引テーブル向けの自動洗浄式溶接排煙用集じんユニットです。

概要説明
KEMPER FilterCell XL は、時間制御式の自動フィルター洗浄機能を備えた据え置き型の排気フィルターユニットです。高い煙・粉塵負荷下での連続運転を想定して設計され、ダクトでフード、吸引テーブル、ロボットセルに接続して使用します。KemTex® ePTFE メンブレンフィルターカートリッジは 0.1 µm 未満の超微粒子も捕集します。

用途と工程

• 高い煙および粒子負荷
• 連続運転（ノンストップ）
• 吸引フード、吸引テーブル、ロボットセル向け
• 溶接工程：MIG/MAG、被覆アーク溶接（棒溶接）
• 材料：鉄、アルミニウム、ステンレス鋼

主な特長

• 時間制御式の自動フィルター洗浄
• KemTex® ePTFE メンブレンカートリッジによる超微粒子の分離
• 0.1 µm 未満の粒子も捕集
• 作業環境衛生の向上に寄与
• コンパクト設計で省スペース
• プラグアンドプレイで設置が容易
• ロボットセル、フード、テーブルでの連続運転に適合

技術データ
質量 (kg): 155
寸法（奥行）mm: 655
寸法（幅）mm: 655
寸法（高さ）mm: 1460
フィルターステージ: 0
フィルター面積 m²: 10
分離効率 % ≥: 99.9
モーター出力 kW: 1.5
音圧レベル dB(A): 69
最大ファン容量 m³/h: 3000
吸引能力 m³/h（典型）: 1000

技術仕様

• 型式: FilterCell XL
• フィルターカートリッジ: KemTex® ePTFE メンブレン（超微粒子、表面捕集）
• 自動洗浄: 時間制御式
• 用途: フード、テーブル、ロボットセル向けダクト接続型吸引
• 高い煙・粉塵負荷での連続運転向けに設計
• フィルター面積: 10 m²
• 分離効率: ≥ 99.9%
• モーター出力: 1.5 kW
• 音圧レベル: 69 dB(A)
• 最大ファン容量: 3000 m³/h
• 吸引能力（典型）: 1000 m³/h
• 質量: 155 kg
• 寸法（D×W×H）: 655 mm × 655 mm × 1460 mm
• 対応溶接工程: MIG/MAG、被覆アーク溶接
• 対応材料: 鉄、アルミニウム、ステンレス鋼
