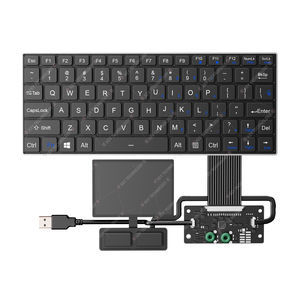

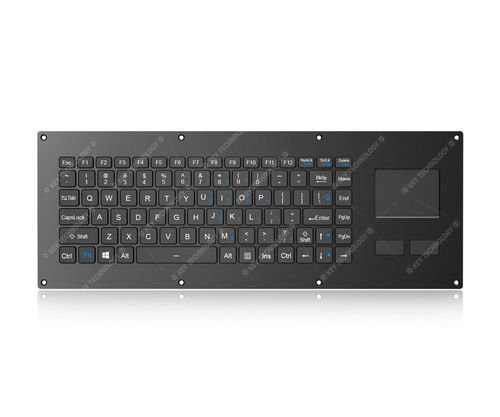

パネル設置用キーボード K-TEK-V405TP-FN-BL-FC-SC-ANA-151B-BT

シザースイッチFnキー付86キー

概要
86キー、IP67完全シールの防水かつ耐久性のある埋め込み型超薄型特許取得済みシザー（パンタグラフ）スイッチキーボード。超薄型フレキシブルプリント回路を内蔵し、広温度域対応の強化完全密閉タッチパッド（400 DPI）を備え、高速で正確なカーソル位置決めが可能。左右のマウスボタン各1と上段の12個のファンクションキー（F1–F12）を装備。1.20mm ±0.10mmのキーストロークと明確なタクタイルフィードバックを持つ頑丈なシザースイッチ技術を採用し、迅速で正確、かつ静かな入力を実現。沈み穴を施した黒チタン電着めっきステンレス製フロントプレート、耐久性のあるコーティングおよび多くの化学薬品・液体に耐性のある抗菌キーボード表面を備える。FN + Cleanキーでキーボードを外さずに簡単にクリーニング可能。調整可能な白色バックライトを標準装備。EMC/EMI/EMS/ESDおよび環境試験を含むMIL-STD-461GおよびMIL-STD-810Hに適合する設計。特許出願済（特許番号：202422198937.6）。

用途
車両、航空宇宙、海洋、船舶、レーダー、表示コンソール、耐環境型ポータブルラップトップ、UAV地上局、その他過酷環境システム。

寸法
フロントパネル：405.0 mm x 150.0 mm

機械的データ
キー数：86キー + 2マウスボタン
キースイッチ：頑丈なシザースイッチ技術
キーストローク：1.20mm ±0.10mm
キー寿命：500万回以上の動作
作動力：0.8 N ± 0.2 N

電気的データ
供給電圧：DC +5V ±5%
電流定格：バックライトOFF時 ≤30 mA；バックライトON時 ≤300 mA
インターフェース：USB
電気的寿命：> 5年
対応OS：All Windows, Linux, Unix, Mac OS X, VxWorks, Android

MIL-STD-461G（EMC / EMI / EMS / ESD）適合試験
1. CE101: 25 Hz - 10 kHz 伝導エミッション、オーディオ周波数電流（電源線）
2. CE102: 10 kHz - 10 MHz 伝導エミッション、無線周波数ポテンシャル（電源線）
3. CS101: 25 Hz - 150 kHz 伝導感受性（電源線）
4. CS106: 伝導感受性、過渡（電源線）
5. CS112: 静電放電感受性
6. CS114: 4 kHz - 400 MHz 伝導感受性、バルクケーブル注入
7. CS115: 伝導感受性、バルクケーブル注入、インパルス励起
8. CS116: 10 kHz - 100 MHz 伝導感受性、減衰正弦過渡（ケーブルおよび電源線）
9. RE101: 25 Hz - 100 kHz 放射エミッション、磁界
10. RE102: 10 kHz - 18 GHz 放射エミッション、電界
11. RS101: 25 Hz - 100 kHz 放射感受性、磁界
12. RS103: 10 kHz - 40 GHz 放射感受性、電界

MIL-STD-810H 環境／信頼性特性
高温/低温、低圧、湿度、振動、衝撃、温度ショック、降雨、塩水噴霧、粉じん、菌類、太陽放射に対応する設計。RoHS準拠、CEおよびFCC認証。

環境適応性および試験
動作温度：-40°C～+60°C
保管温度：-50°C～+70°C
湿度試験：試験温度 30–60°C；試験湿度 95% RH；試験周期 24 h、10サイクル、合計240 h
大気圧：57 kPa ～ 106 kPa
振動試験：0 ～ 5.1 Hz、変位 1 mm（所定の振動手順）
衝撃試験：パルス波形：ピーク後ののこぎり波；ピーク加速度：40 g；パルス期間：11 ms；三軸衝撃（X, Y, Z）指定どおり（軸ごとに複数衝撃）
温度衝撃試験：-50°C/ -40°C と +70°C/ +60°C の間で指定時間でサイクル
菌類試験：指定された菌株；試験温度 約30°C；95% RH；28日間（672時間）
塩水噴霧試験：NaCl 5 ±1% 35°C、指定サイクルに従う；24 h噴霧、乾燥、サイクル繰り返し（合計96 h記載）
降雨試験：降雨および吹き付け降雨手順；風速 ≥ 18 m/s；試験時間 3 h
粉じん試験：所定の粉じん濃度および温度サイクル手順による吹付け試験
輸送梱包落下試験：重量 ≤45.4 kg；最大寸法制限；落下高さ 122 cm；面、エッジ、コーナーへの落下（合計26回）

信頼性
保護等級：IP67（フロントパネル）
寿命：> 5 年（設計）
MTBF：> 20,000 時間
MTTR：< 30 分（設計目標）
認証：RoHS、CE、FCC；MIL-STD-461G および MIL-STD-810H に準拠して設計

特許
特許出願済のキーボード設計：特許番号 202422198937.6

仕様 / 技術仕様

• モデルファミリ：K-TEK V405TP
• カテゴリ：DWP シザースイッチキーボード
• キー数：86キー + 2マウスボタン
• キーストローク：1.20 mm ±0.10 mm
• スイッチ技術：頑丈なシザースイッチ
• バックライト：調整可能な白色バックライト
• インターフェース：USB
• 保護等級：IP67（フロントパネル）
• 取り付け方法：パネルマウント
• 動作温度：-40°C～+60°C
• 保管温度：-50°C～+70°C
• タッチパッド：完全密閉強化型広温度対応タッチパッド、400 DPI
• フロントプレート：沈み穴付き黒チタン電着めっきステンレス
• 抗菌表面および化学耐性
• 適合性 / 規格：MIL-STD-461G, MIL-STD-810H, RoHS, CE, FCC
• 特許：202422198937.6
• 寸法（フロントパネル）：405.0 mm x 150.0 mm
