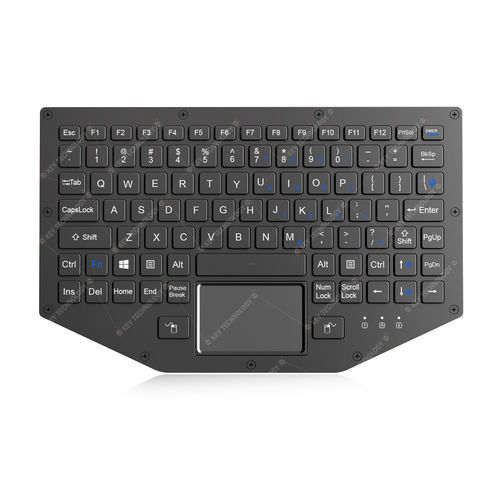

パネル設置用キーボード K-TEK-V277TP-FN-BL-FC-PR-AL-ML-DWP

シザースイッチFnキー付90キー

製品説明

• 90キー 超薄型 特許取得済みシザー式キーボード、薄型フレキシブルプリント基板を内蔵。
• フロントパネルは完全密閉・防水（IP67）で、変形防止のためアルミ合金フロントフレームを採用。
• 広温度対応の完全密閉タッチパッド（400 DPI）を統合、左右のマウスボタンを装備。
• 白色バックライト調整可能；上段に12個のファンクションキー（F1–F12）。FN + LOCKキーでキーボードを取り外さずに清掃可能。
• シザー式スイッチ：キー荷重1.20mm ±0.10mm、良好なタクタイルフィードバック、動作は高速かつ静音。キーキャップはこじ開け防止設計でキー脱落、キー固着、重複入力を低減。
• 耐久性の高いコーティングと抗菌表面により、過酷環境で遭遇する一般的な化学薬品や液体に耐性あり。
• MIL-STD-810H（広温度、低圧、高湿、振動、衝撃、温度衝撃、雨、塩霧、粉塵、菌類、太陽放射等）に対応する設計；EMC/EMI/EMS/ESDのためMIL-STD-461Gはオプション。
• 特許：202422198937.6。

適用分野

• 車載、航空宇宙、海洋・船舶システム
• レーダーおよび表示コンソール
• 堅牢型ノートPCおよびフィールド機器
• UAV地上局およびその他の過酷環境向け電子機器

寸法
296.0 mm x 186.0 mm（L x W）

機械的データ（概要）
キー / キー数：90キー + 2マウスボタン
キー方式：シザー式スイッチ技術
キー移動量：1.20 mm ±0.10 mm
キー耐久：> 5百万回
作動力：0.8 N ±0.2 N

電気的データ（概要）
供給電圧：DC +5V ±5%
電流定格：≤30 mA（バックライトOFF）；≤300 mA（バックライトON）
EMC規格：EN 55032:2015；EN 55035:2017
使用寿命：> 5年
インターフェース：USB
対応OS：Windows、Linux、Unix、Mac OS X、VxWorks、Android

環境適応性・試験（概要）
動作温度：-40°C ～ +60°C
保管温度：-50°C ～ +70°C
湿度試験：試験温度30°C–60°C；試験湿度95% RH；24時間サイクル、10サイクル（合計240時間）
大気圧：57 kPa – 106 kPa
振動試験：0 – 5.1 Hz、変位1 mm（動作振動仕様参照）
衝撃試験：ピーク後ノコギリ波パルス；最大加速度40 g；パルス幅11 ms；X,Y,Z三軸衝撃
温度衝撃試験：規定の多サイクル温度衝撃手順に準拠
菌類試験：規定株と28日（672 h）曝露手順
塩霧試験：NaCl溶液5 ±1%、35°Cで所定サイクル実施
降雨試験：降雨および吹き付け雨手順；風速≥18 m/s；試験時間3 h
粉塵試験：粉塵吹付手順および多段サイクル（例：23°Cで6 h、その後60°Cで6 h等）
輸送梱包落下試験：試料重量≤45.4 kg；最大外形<91.0 cm；落下高さ122 cm；各面/エッジ/コーナーを含む26落下

信頼性・認証
RoHS準拠；CEおよびFCC認証済；MIL-STD-810Hへの適合設計；MIL-STD-461GはEMC/EMI/EMS/ESD用オプション
保護等級：IP67（フロントパネル）
寿命：> 5年
MTBF：> 20000 H
MTTR：< 30 min

技術仕様

• モデル名：K-TEK-V277TP-FN-BL-FC-PR-AL-ML-DWP
• カテゴリ：DWP シザースイッチ キーボード
• キー数：90キー + 2マウスボタン
• キー移動量：1.20 mm ±0.10 mm
• 作動力：0.8 N ±0.2 N
• キー寿命：> 5百万回
• バックライト：白色バックライト調整可能
• インターフェース：USB
• 保護：フロントパネル IP67
• 取り付け：パネルマウント方式
• タッチパッド：完全密閉、広温度対応、400 DPI、2つのマウスボタン
• 動作温度：-40°C ～ +60°C
• 保管温度：-50°C ～ +70°C
• 規格：EN 55032:2015、EN 55035:2017、MIL-STD-810H；MIL-STD-461G オプション
• 特許：202422198937.6
• 寸法（L x W）：296.0 mm x 186.0 mm
