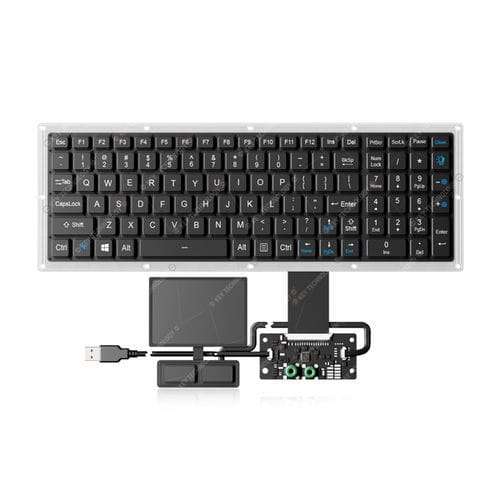

パネル設置用キーボード K-TEK-V356KP-FN-BL-FC-PR-ANA-151B-DWP+TP85+2K

シザースイッチマウスキー2つ付き102 キー

概要
102キーの完全密封シザー式キーボード。超薄型フレキシブルプリント回路を内蔵し、広温度対応の強化タッチパッド（400 DPI）、テンキーおよび12個のファンクションキーを備えます。前面IP67のパネルマウント仕様、調整可能な白色バックライト、FN+Cleanによる清掃機能、USBインターフェースを装備。ミッションクリティカルや過酷環境向けに設計された特許設計です（特許番号：202422198937.6）。

特長

• 102キー＋マウスボタン2個
• キー荷重および感触に優れたシザー（scissor）式スイッチ、キーストローク 1.20 mm ±0.10 mm
• 前面完全防水（IP67）
• 超薄型フレキシブルプリント回路内蔵
• 広温度対応強化タッチパッド、解像度 400 DPI
• テンキーおよび12個のファンクションキー（F1–F12）
• 調整可能な白色バックライト
• パネルマウント設置
• 耐久性コーティングおよび抗菌表面
• FN＋Cleanキーでキーボードを取り外さず清掃可能
• MIL-STD-461G および MIL-STD-810H の環境・EMI/EMS 要件に対応
• 特許設計（特許番号：202422198937.6）

寸法
キーボード: 373.0 mm x 130.2 mm (L x W)
タッチパッド: 86.0 mm x 61.0 mm (L x W)

機械的仕様
キー: 102キー + マウスボタン2個
キー方式: シザー式スイッチ
キーストローク: 1.20 mm ±0.10 mm
キー寿命: > 500万回操作
動作力: 0.8 N ±0.2 N

電気的仕様
供給電圧: DC +5V ±5%
電流定格: ≤30 mA（バックライトオフ）、≤300 mA（バックライトオン）
電気的寿命: > 5 年
インターフェース: USB
OS互換: Windows、Linux、Unix、Mac OS X、VxWorks、Android

MIL-STD-461G（EMC/EMI/EMS）適合例

• CE101: 25Hz - 10kHz 伝導エミッション、オーディオ周波数電流、電源線
• CE102: 10kHz - 10MHz 伝導エミッション、RFポテンシャル、電源線
• CS101: 25Hz - 150kHz 伝導イミュニティ、電源線
• CS106: 伝導イミュニティ、トランジェント、電源線
• CS112: 静電放電イミュニティ
• CS114: 4kHz - 400MHz 伝導イミュニティ、バルクケーブル注入
• CS115: 伝導イミュニティ、バルクケーブル注入、インパルス励起
• CS116: 10kHz - 100MHz 伝導イミュニティ、減衰正弦波トランジェント
• RE101: 25Hz - 100kHz 放射エミッション、磁界
• RE102: 10kHz - 18GHz 放射エミッション、電界
• RS101: 25Hz - 100kHz 放射イミュニティ、磁界
• RS103: 10kHz - 40GHz 放射イミュニティ、電界

MIL-STD-810H 環境試験カバレッジと適応性
動作温度: -40°C ～ +60°C
保管温度: -50°C ～ +70°C
湿度試験: 30°C–60°C、95% RH サイクル、合計 240 時間
大気圧: 57 kPa ～ 106 kPa
振動: 0–5.1 Hz、変位 1 mm（輸送・動作参照）
衝撃: 最大 40g 程度のピーク加速度、パルス幅 約11 ms、三軸試験
温度衝撃: -50°C ～ +70°C 間のサイクル（規定に従う）
菌類試験: 規定株、28日間（672時間）曝露
塩霧: NaCl 5 ±1%、pH 6.6、規定サイクル合計 96 時間（乾燥工程含む）
雨試験: 降雨および降雨＋強風、風速 ≥18 m/s、3 時間実施
粉塵試験: 指定濃度・時間での吹付け手順
輸送梱包落下試験: 高さ 122 cm、最大 26 回の落下（面/辺/角）

用途
車載コンソール、航空・海洋システム、レーダーコンソール、ラギッド携帯ワークステーション、UAV 地上局、その他過酷環境やミッションクリティカルなシステム向け。

技術仕様

• モデル種別: シザー式キーボード（タッチパッド、テンキー付）
• キー数: 102 (+ 2 マウスボタン)
• キーストローク: 1.20 mm ±0.10 mm
• 動作力: 0.8 N ±0.2 N
• キー寿命: > 500万回操作
• バックライト: 白色、調整可能
• 保護等級: IP67（前面）
• 取り付け: パネルマウント
• インターフェース: USB
• 供給電圧: DC +5V ±5%
• 電流: ≤30 mA（バックライトオフ）、≤300 mA（バックライトオン）
• タッチパッド解像度: 400 DPI
• 動作温度: -40°C ～ +60°C
• 保管温度: -50°C ～ +70°C
• 規格: MIL-STD-461G, MIL-STD-810H, RoHS, CE, FCC
• 寸法: キーボード 373.0 x 130.2 mm; タッチパッド 86.0 x 61.0 mm
• 特許: 特許番号 202422198937.6
