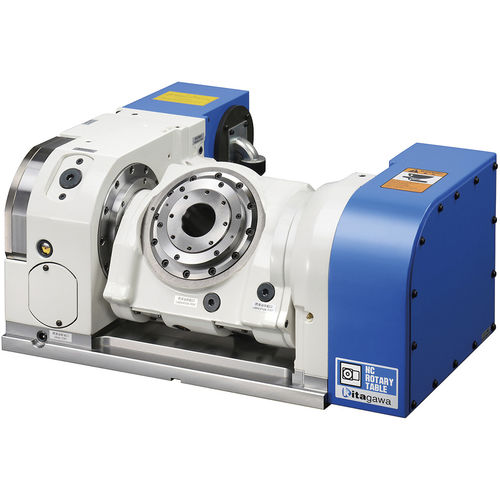

空圧式円テーブル RKT180横型傾斜コンパクト
お気に入りに追加する
商品比較に追加する
特徴
- 操作
- 空圧式
- 構成
- 横型, 傾斜
- その他の特徴
- NC, コンパクト, 小型
詳細
概要
主な特長
仕様（概要）
回転軸
傾斜軸
追加情報／機能
技術仕様
- 4軸/5軸加工用の傾斜式NC回転テーブル、量産向けに設計
- 型式：RKT180（Kitagawa）
- フェイス径180mm、傾斜範囲-35°〜+110°、貫通穴φ50mm、中心高さ170mm
- 質量：193kg、公称搭載荷重：水平60kg／傾斜時40kg
主な特長
- ローラーカム駆動によりメンテナンスを低減しバックラッシュを排除
- 空気式クランプで高い締付トルク：回転軸350Nm／傾斜軸550Nm（0.5 MPa時）
- No.30テーパー、コラム高100mmの小形マシニングセンタに適合するコンパクト設計
- オプションで内蔵型回転継手（RJ50RKT180）を選択可能、配管を集中化し突出や干渉を低減
仕様（概要）
- フェイス径：180 mm
- フェイス上の当て径：50 mm
- 貫通穴：50 mm
- 中心高さ：170 mm
- 締付トルク：回転軸350 Nm／傾斜軸550 Nm（0.5 MPa時）
- 減速比：回転軸1/72／傾斜軸1/120
- 最大回転速度：回転軸41.6 rpm／傾斜軸25 rpm
- 許容慣性モーメント：0.25 kg·m2
- 許容荷重：水平60 kg／傾斜40 kg
- 質量：193 kg
回転軸
- 角度精度（インデックス精度）：20秒
- 再現性：8秒
- 最大回転速度：41.6 rpm（モータ3000 rpm時）
- モータ：3000 rpm
- 締付トルク：350 Nm（空気圧0.5 MPa時）
- 最大空気圧：0.7 MPa
- 総減速比：1/72
傾斜軸
- 角度精度（インデックス精度）：20秒
- 再現性：4秒
- 最大回転速度：25 rpm（モータ3000 rpm時）
- モータ：3000 rpm
- 締付トルク：550 Nm（空気圧0.5 MPa時）
- 最大空気圧：0.7 MPa
- 総減速比：1/120
追加情報／機能
- ローラーカム機構によりバックラッシュ調整を不要にし長期的な保守を低減
- オプションの内蔵回転継手：油圧5ポート＋空気専用1ポートで配管をコンパクトに集約可能
- 4軸/5軸加工の統合に適合。CADデータや技術文書は要請に応じて提供
技術仕様
- 型式：RKT180
- 傾斜角範囲：-35° ～ +110°
- テーブル径（センタープレート）：φ95 mm
- センターホール径：φ50H7
- 貫通穴径：φ50 mm
- 中心高さ：170 mm
- 締付方式：空気式（Pneumatic）
- 締付トルク（0.5 MPa時）：回転軸350 Nm／傾斜軸550 Nm
- モータ軸換算慣性モーメント：回転軸0.000239 kg·m2／傾斜軸0.000425 kg·m2
- サーボモータ（Fanuc仕様）：αiF2/5000
- 総減速比：回転軸1/72／傾斜軸1/120
- 最大回転速度（モータ3000 min-1時）：回転軸41.6／傾斜軸25
- 許容慣性モーメント：0.25 kg·m2
- インデックス精度（秒）：回転軸20／傾斜軸20
- 再現性（秒）：回転軸8／傾斜軸4
- 許容荷重：水平60 kg／傾斜40 kg
- 製品質量：193 kg
- 内蔵回転継手（オプション）：RJ50RKT180 — 油圧/空気 5ポート＋空気専用1ポート
