モーター駆動円テーブル CB-F

横型フレキシブル高性能

概要

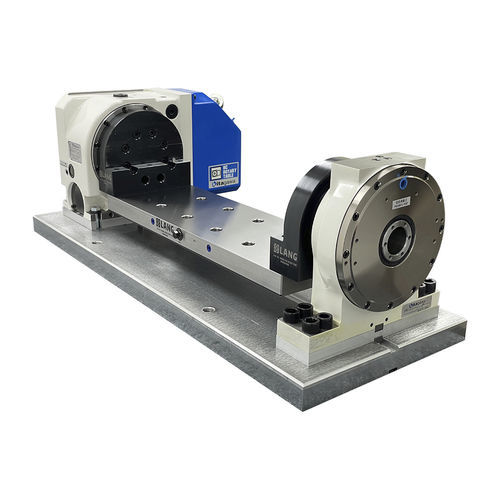

CB-F Production Systemは、柔軟で高性能なワークホルディング向けに設計された片持ちトラニオンです。KITAGAWA製回転テーブルの剛性と、統合されたLANG Quick.pointゼロポイントシステムを組み合わせています。Quick.pointは市場で最も低い手動作動式ゼロポイントであり、トラニオンのブリッジに組み込むことで総重量と慣性モーメントを低減します。Z軸高さを抑えることで加工領域を最大化します。

主な特徴

• 高い組立回転クランプトルクを持つ非常に剛性の高いシステム
• 複雑形状の高速加工を可能にする高い切削トルク能力
• LANG Quick.pointの保持力は最大6,000 kgで確実なワークホルディングを実現
• Quick.point内蔵により重量と慣性モーメントを低減
• クランプ型トラニオンは工具アクセスが優れており、複数のワークホルディングオプションを提供
• 精密研削されたアダプタにより高い繰り返し精度を実現し、複数のトラニオン位置/タイプに対応

追加情報

• 多様なトラニオン寸法オプションが利用可能です。
• オフセンターからオンセンターへの変換が可能で、ワークを異なる角度で主軸へ提示できます。必要に応じて裏面を穿孔・ねじ切りして追加のワークホルディングを装着できます。
• ブリッジは96 mmグリッドと52 mmグリッドのQuick.point間で迅速に切り替え可能で、大物ワークや複数の小物ワークに対応した柔軟な固定レイアウトを提供します。
• 注：LANG Makro.Gripバイスおよびワークは供給範囲に含まれません。
• 詳細なトラニオン寸法とオプションはトラニオンデータシートに記載（技術資料あり）。

仕様 / 技術情報

• システム種別：LANG Quick.point内蔵の片持ちトラニオン生産システム（手動作動）
• Quick.point保持力：最大6,000 kg
• Quick.pointグリッドオプション：96 mmおよび52 mm（ブリッジ交換可能）
• 設計上の利点：Z軸高さを低減し、加工領域を最大化
• 繰り返し精度：精密研削アダプタにより高い繰り返し精度と複数ポジション/タイプをサポート
• 機能：オフセンター/オンセンターへ変換可能、裏面は穿孔・ねじ切りで追加マウント対応
• 範囲：バイスおよびワークは含まれません
