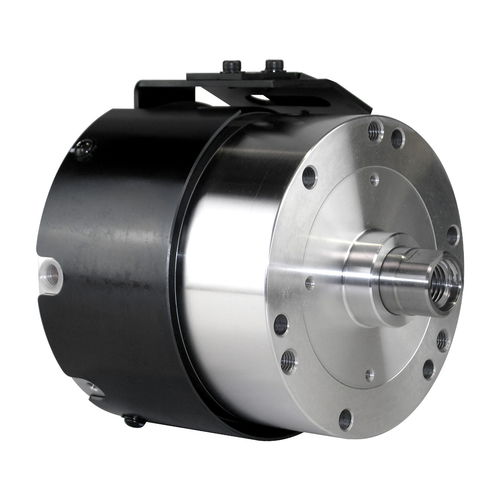

油圧式シリンダ M1120HA21NDC24ボルト一体型
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 油圧式
- モーターの種類
- DC
- 電圧
- 24ボルト
- その他の特徴
- コンパクト, 一体型, センサーオプション付き, 回転シール付き, 回転リニア
- ストローク
20 mm
(0.787 in)- 圧力
35 bar
(507.63 psi)- 推進力
27 kN, 28 kN
詳細
概要
主な特長
性能と寸法
追加情報
注意事項
技術仕様
- Kitagawa Mシリーズのコンパクトなクローズドセンター油圧シリンダー。内蔵の回転継手により通気能力を有します。
- 内蔵の逆止弁および圧力逃がし弁を装備し、ストローク検出用スイッチを含みます（下記参照）。
主な特長
- 通気対応の回転継手を内蔵
- 逆止弁および圧力逃がし弁を内蔵
- ストロークセンサー（近接スイッチ）: 型式 BES516-325-E3R（PNP、DC 12/24 V、200 mA）
性能と寸法
- ピストンストローク: 20 mm
- ピストン面積（押側）: 87.6 cm2
- ピストン面積（引側）: 84 cm2
- Draw bar（押側）: 28 kN
- Draw bar（引側）: 27 kN
- 最大使用圧力: 3.50 MPa
- 全漏れ（最小）: 1.2
- 最大回転数: 6000 rpm
- 重量: 8.2 kg
- 慣性モーメント: 0.016 kg·m2
追加情報
- Draw bar 参照: M1120HABC の最大使用圧 3.5 MPa、M1330HABC は 4.0 MPa
- 全漏れ試験条件: 圧力 3.0 MPa、油温 50°C
- 近接スイッチ: BES516-325-E3R、製造元 B & Plus KK、DC 12/24 V、200 mA、PNP
注意事項
- SKU: m1120ha21n
- Kitagawa Mシリーズの一部
技術仕様
- 型式: M1120HA21N
- ピストンストローク: 20 mm
- ピストン面積 押 / 引: 87.6 cm2 / 84 cm2
- Draw bar 押 / 引: 28 kN / 27 kN
- 最大使用圧力: 3.50 MPa
- 全漏れ（最小）: 1.2
- 最大回転数: 6000 rpm
- 重量: 8.2 kg
- 慣性モーメント: 0.016 kg·m2
- 近接スイッチ型式: BES516-325-E3R（DC 12/24 V、200 mA、PNP）
