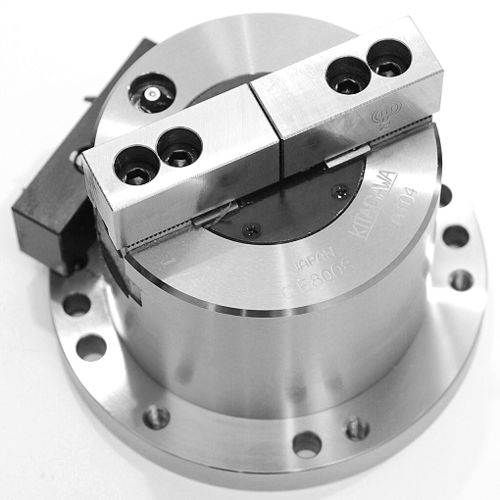

空圧式グリッパー AT series

柔軟2ツ爪部品用

概要
内蔵エアシリンダー付き110mm 2爪ワークグリッパー。高精度と高い把持力により、加工・切断工程での安定した保持を実現します。

主な特長

• 爪のストローク（直径）(mm): 5.2
• 把持径 (mm): 最小 9 — 最大 110
• 把持力 (kN): 7.5（空気圧 0.6 MPa時）
• 重量 (kg): 6.9（Soft Top Jaws装着時）
• 最大空気圧 (MPa): 0.6
• 適合ソフトジョー: SB04A1T（Standard / Extra Tall）
• 空気消費量 (N): 0.40（0.6 MPa、ピストンストローク10 mmあたり）

追加情報

• クランプ力はジョー構成やワーク形状により変動します。
• 空気消費量は0.6 MPa、ピストンストローク10 mmあたりでの値です。

製品仕様

• モデルレンジ: AT04 | AT06 | AT08 | AT10
• 爪のストローク（直径）(mm): 5.2 | 5.2 | 6.3 | 6.3
• 把持力 (kN)（0.6 MPa時）: 7.5 | 21 | 33 | 48
• 把持径 最大 (mm): 110 | 165 | 210 | 254
• 把持径 最小 (mm): 9 | 31 | 41 | 61
• 正味重量 (kg)（Soft Top Jaws装着）: 6.9 | 15 | 26.7 | 40.8

技術仕様

• モデル: AT04
• 名称: 内蔵エアシリンダー付き110mm 2爪ワークグリッパー
• 適合ソフトジョー: SB04A1T（ジョー取付けボルトは含まれません）
• 空気データ: 空気消費量 0.40 N（0.6 MPa、ピストンストローク10 mmあたり）
• SKU: at04
• 在庫状況: 在庫あり
