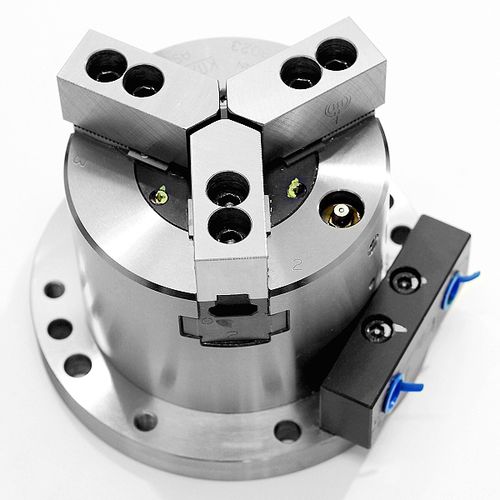

自動回転チャック AS series

3爪据え置き型クランプ

製品概要
110 mmの固定式作業グリッパー（空気シリンダ内蔵）。Kitagawaの標準固定式グリッパーで、高精度かつ高把持力により安定した切削・加工を実現します。

主な特長

• 高精度と高い把持力により安定した切削が可能。
• ジョーストローク（直径）（mm）：5.2
• 把持力（kN）：7.5（空気圧0.6 MPa時）
• 重量（kg）：7.3
• 最高使用空気圧（MPa）：0.7
• 対応ソフトジョー：SB04B1（Standard / Extra Tall）
• 把持径（mm）：10 - 110（最小8 mm、最大110 mm）
• 空気消費量（N）：0.22（0.6 MPa時、ピストンストローク10 mm当たり）

その他情報
把持力はジョーの位置やワークの形状により変動します。空気消費量は0.6 MPa条件での目安値（ピストンストローク10 mm当たり）です。ソフトジョーや取付部品は別売です。

製品仕様
モデル：AS04 | AS06 | AS08 | AS10
ジョーストローク（直径）（mm）：5.2 | 5.2 | 6.3 | 6.3
把持力（kN）（空気圧0.6 MPa時）：7.5 | 21 | 33 | 48
最大空気圧（MPa）：0.7 | 0.7 | 0.7 | 0.7
最大把持径（mm）：110 | 165 | 210 | 254
最小把持径（mm）：8 | 26 | 38 | 53
正味重量（kg）：7.3 | 16 | 27.7 | 42.5
対応ソフトジョー：Standard / Extra Tall（ジョー取り付けボルトは含まれません）

技術仕様

• モデル：AS04
• ジョーストローク（mm）：5.2
• 把持力：7.5 kN（0.6 MPa時）
• 最大空気圧：0.7 MPa
• 把持径範囲：10 - 110 mm（最小8 mm、最大110 mm）
• 正味重量：7.3 kg
• 対応ソフトジョー：SB04B1（Standard / Extra Tall）
• 空気消費量：0.22 N（0.6 MPa時、ピストンストローク10 mm当たり）
• 空気シリンダ内蔵
• SKU：as04
