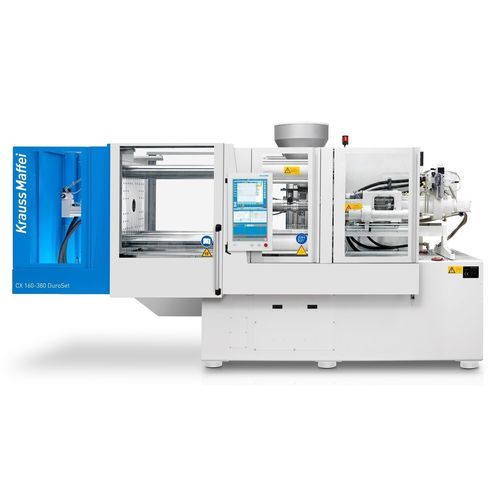

横型射出成形機 DuroSet

油圧サーボ熱硬化性ポリマー用ダブルプレート式

概要
DuroSetプロセスにより、KraussMaffeiは流動性のある反応型熱硬化性成形材料から寸法安定な部品の生産を可能にします。本プロセスは、機械的な逆回転ロック（機械式バックツイスト）を備えた可塑化システムを有する射出成形機を使用し、一定のショット重量と高い再現性を確保します。熱硬化性樹脂は金型内で不可逆に架橋するため、専用の機械設計、精密な温度管理および専用の加工条件が必要です。型温は通常150〜200°C、成形品は水または熱媒体油で温調または冷却されます。

主な利点

• 繊維強化や高充填材配合の材料を考慮した最適化・耐摩耗性のスクリュー
• APCplusによる高いプロセス安定性と生産性
• 熱可塑性から熱硬化性への柔軟な切替が可能
• 反応性材料の再現性のあるやさしい処理により不良・寸法ばらつきの低減
• 大ショット重量に対応するDuroSetユニット
• KraussMaffeiのサービスネットワークと反応性材料のノウハウ

機械

• 高いプロセス一貫性を提供する堅牢なツープレート（両プレート）方式の締付け技術
• 成形品の空気噛みを防止するアクティブベント機能（標準）
• Viton製ワイパーによりリニアガイドやタイバーをバリ、ガラス繊維、粉塵から保護

可塑化ユニット

• 最大85%程度の無機充填材含有に対応する耐摩耗性の熱硬化用スクリュー
• 原料供給部および可塑化シリンダの精密温度制御により早期架橋を防止
• 機械式のスクリュー逆回転ロックにより圧力による逆流を防止（機械的バックツイスト/ロック）

金型

• 多様な金型装備オプションと構成
• カスタマイズしたエンボス加工機能や表面機能に対応
• 標準で高出力（最大7 kW／加熱回路）対応の金型電気加熱および加熱回路監視オプション

技術仕様

• プロセス名：DuroSet Technology
• 可塑化システム：一定のショット重量を確保し逆流を防ぐ機械式バックツイスト／スクリュー逆回転ロック
• 典型的な金型加熱：電気加熱金型、約150 - 200 °C
• 金型加熱出力：加熱回路あたり最大7 kW（標準）、加熱回路監視対応可
• 材料種別：熱硬化性（反応性成形材料）— 加熱による不可逆な架橋
• スクリューと供給：繊維を損なわない最適化された耐摩耗スクリュー；非常に高い充填率に対応（約85%まで）
• 冷却/温調：成形部品は水または熱媒体油で温調または冷却
• プロセス制御：高い再現性と一定のショット重量；最高のプロセス安定性と生産性のためにAPCplusを利用可能
• 締付方式：堅牢なツープレート締付技術
• 切替性：熱可塑性と熱硬化性の処理を柔軟に切り替えられる機械・プロセス設計
