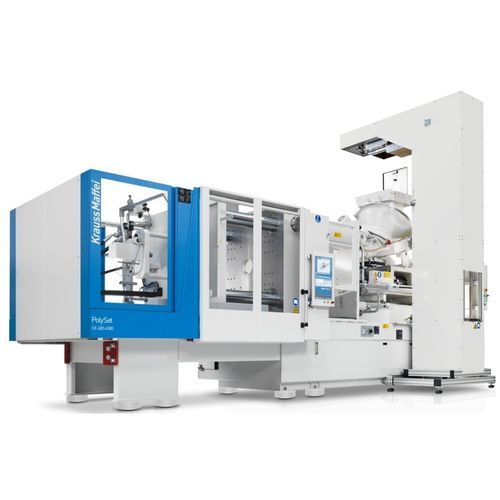

横型射出成形機 PolySet

油圧式BMC用熱硬化性ポリマー用

製品情報
PolySet テクノロジーにより、練状のポリエステルまたはビニルエステル化合物（熱硬化性樹脂）を高性能な技術部品へ成形する加工が可能です。熱可塑性樹脂と異なり、熱硬化性樹脂は再溶融できません。熱を加えたホットモールド内で不可逆的に反応します。これらの反応性成形材を扱うには、専用の機械と工程が必要です。原料の状態も、熱可塑性で一般的に使用される顆粒とは大きく異なります。加工パラメータも熱可塑性の通常値とは大きく異なります。例えば、金型は通常約150〜200 °Cに電気加熱され、可塑剤は水または熱媒体油で温調または冷却されます。

主な利点

• 自動洗浄トラフにより保守作業を最小化
• 自動供給機（AZ）向けのトルク依存式充填レベル監視という独自機能
• APCplus による高い工程安定性で優れた生産性を実現
• Polyload システムにより材料供給中の機械停止なし
• 打込み圧力制御により均一性と品質を確保
• 反応性成形材の加工に関する強固なネットワークと専門知識

Polyload 自動供給ユニット（AZ）
Polyload AZ50 および AZ100 のスクリューフィーダーは、練状の成形材を優しく圧力制御で供給します。従来のピストンフィーダーと異なり、スクリューフィーダーは気泡を伴わない供給と、サイクルを中断せずにホッパーを補充することを可能にします。Polyload AZ50（50 L）および AZ100（100 L）は、小〜大ショット重量向けの適切な計量装置です。

Polylift 材料搬送
Polylift 搬送システムは、独自のトルク依存充填レベル監視と組み合わせることで Polyload AZ の自動補充を可能にします。はしごやプラットフォームを必要とせず、地上高さから最適な高さで補充できるため、作業者の人間工学が向上します。

PolySet 逆止弁
練状の BMC および SMC 材料向け PolySet 逆止弁は、繊維切断を防ぐ余裕のある流路形状と、最適化された信頼性の高い閉止挙動を兼ね備えています。

プランジャーノズル
水冷式の延長ノズルは早期冷却を防ぎ、ランナー長の短縮を可能にします。

真空制御
標準のプロセス能動ベントや、より複雑な部品の場合はオプションの金型真空制御により、気泡巻き込みや焼け部分を防止します。

特性 / 技術仕様

• 技術タイプ：練状の熱硬化性コンパウンド（ポリエステル、ビニルエステル）を架橋部品へ加工
• 典型的な金型加熱：金型温度は通常電気加熱で約150〜200 °C
• 材料温度制御：可塑剤は水または熱媒体油で温調または冷却
• 供給ユニット：圧力制御供給用の Polyload AZ50（50 L）および AZ100（100 L）スクリューフィーダー
• 供給機能：トルク依存充填レベル監視；サイクルを中断しない連続補充
• プロセス安定性：APCplus との統合により最高の工程安定性と生産性を実現
• 金型取扱い：気泡巻き込みを避けるためのオプション金型真空制御あり
• ノズル技術：早期冷却を防ぎランナー短縮を可能にする水冷延長プランジャー／ノズル
