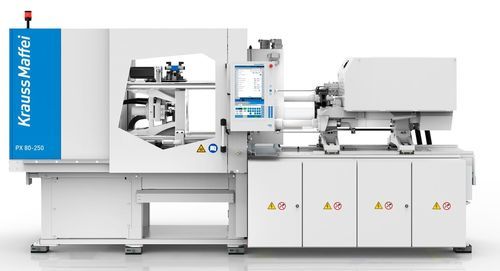

横型射出成形機 PX series

全電動式高速製造サイクル用高速サイクル

概要
PXシリーズは、コンパクトでエネルギー効率に優れた高生産性の全電動射出成形プラットフォームです。拡張可能なモジュラーシステムにより、サーボ電動の締付および射出／押出軸と、オプションのサーボ油圧機能、先進的なプロセス制御、自動化の統合を組み合わせた構成が可能です。

主な特徴

• 重い大型金型向けに設計されたサーボ電動5点ダブルトグル方式の全電動クランプユニット
• 移動プラテンの滑らかな案内と高い平行度を実現する高精度リニアガイド
• 素早い立ち上げと安定生産を実現する金型高さの自動調整および自動締付力制御
• 独立した平行移動と短いサイクルタイムを可能にする高精度電動イジェクタ
• サーボ電動の射出・押出軸と、オプションのサーボ油圧式射出動作；複数の性能クラスを用意
• 高速サーボ油圧ノズルシステム（2気筒）による均一な力伝達とリークのないノズル接続
• アイドル消費を抑える回生機能付きサーボドライブ
• コア動作やカスケード機能用の省スペースなオプション、Servo Power-Pack
• smartControl MC7：21.5インチマルチタッチ、ProcessDesigner、smartCubeインターフェース統合
• APCplus（cascadeX、materialX）により適応制御でのゼロディフェクト生産を実現
• 広い扉、取り外し可能なパネル、ノズル周辺への十分なアクセスなど良好な保守性
• 多方向への部品排出：広い排出シュート、コンベア、または自動排出オプション
• インテリジェントなカバー設計により約20％のフットプリント削減が可能なコンパクト設計

利点

• 工場レイアウトを小さくする省スペース設計とオプション統合の容易さ
• 大きなプラテン、安定した支持、最新の電動主軸により生産性を向上
• 低摩擦ガイドや回生ドライブによりエネルギー効率と保守性を改善

自動化と統合

• LRXplusリニアロボット（単体／ツイン）や産業用ロボットとの統合を想定した設計
• 機械カバーは自動化をサポート：コンベア連携や安全扉デカップリング、CE適合設計
• smartCube、smartConnect、smartMachineモジュールによるIndustry 4.0対応の接続性

工程とオプション

• 各種ポリマー向けの豊富な射出ユニットと特殊押出機；コアプル、パワーパック、流量計などの後付けが容易
• 金型近接の省スペースメディアマニホールドにより効率的な冷却と圧力損失低減を実現
• 選択可能な温調回路（優先/同期加熱、ブースト/ドローダウン、最適化グループ）

仕様

• シリーズ名：PX series
• 射出締付力範囲：800 - 2,000 kN
• クランプユニット：全電動、サーボ電動5点ダブルトグル、大型金型対応の拡大設計
• 射出／押出：サーボ電動軸；オプションでサーボ油圧射出動作；複数の性能クラス
• 駆動：回生機能付きサーボドライブ
• 制御：smartControl MC7（21.5"マルチタッチ）とProcessDesigner；APCplus（cascadeX、materialX）
• 自動化：LRXplusリニアロボット、ツインリニアロボット、IRロボット、コンベア/ハンドリング装置との統合
• アクセス性：広い操作扉、取り外し可能パネル、ノズルへの容易なアクセス
• 冷却・媒体：金型近接のモジュラーマニホールド；省スペースの媒体供給
• 後付け：コアプル、Servo Power-Pack、流量計、特殊押出機などのモジュラーオプション
