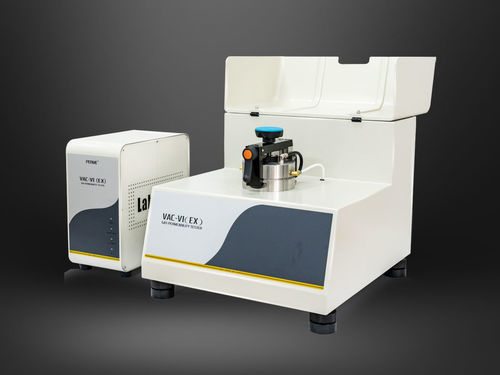

浸透性試験機 VAC-V1 (EX)

ガス浸過性透過率酸素透過率

概要
VAC-V1 (EX) は差圧法に基づく研究室用ガス透過率試験機で、フィルム、複合フィルム、高バリア材料、シート、箔などのガス透過率、溶解係数、拡散係数、透過係数を各種温度条件で専門的に測定できます。可燃性・爆発性・有毒ガスの試験にも対応します。

特長

• 本体と制御モジュールを分離したスプリットコントロール構成により、試験時の安全性を向上。
• 可燃性、爆発性、有毒ガスの透過試験に対応。
• ガス透過率、透過係数、溶解係数、拡散係数を同時に算出可能。
• 広範囲かつ高精度の液循環温度コントローラー（5℃–95℃、±0.1℃）。
• プロポーショナルモードとファジーモードの2種類の試験判定モードを搭載。
• 高透過性材料に対応する試験範囲の拡張が可能。
• 温度に基づくデータフィッティングで極端条件下の結果算出が可能。
• PC制御により試験の自動化とデータ管理が可能。
• 迅速な校正用リファレンスフィルムを標準搭載。
• RS232データポート搭載、Lystem™ Lab Data Sharing System と互換。

試験原理
差圧法により、予め調整した試料を上部（高圧）チャンバーと下部（低圧／真空）チャンバーの間に挟みます。下部チャンバーを真空排気し閉塞した後、上部チャンバーに所定圧力の試験ガスを導入して一定の圧力差を形成します。圧力勾配によりガスは高圧側から低圧側へ透過し、下部チャンバーの圧力変化をモニタリングすることで透過特性を算出します。

適合規格
ISO 15105-1、ISO 2556、GB/T 1038-2000、ASTM D1434、JIS K7126-1、YBB 00082003 に準拠しています。

用途

• フィルム：各種プラスチックフィルム、複合フィルム、紙・プラ複合フィルム、共押出フィルム、アルミ蒸着フィルム、アルミ箔、アルミ複合フィルム等。
• シート：エンジニアリングプラスチック、ゴム、建材用シート（例：PP、PVC、PVDC）等。
• 各種ガス：O2、CO2、N2、空気、He、H2（ガスはユーザー準備）。
• 危険ガス：可燃性・爆発性・有毒ガスの透過試験。
• 生分解性フィルム：デンプン系フィルム等。
• 航空宇宙用途：飛行船用ガスバッグ等のヘリウム透過試験。
• 紙・板紙：アルミ蒸着紙、テトラパックシート、使い捨て紙容器等。
• 塗布フィルム：基材上の塗料・コーティング層の透過試験。
• 繊維・ガラス繊維材料：テフロン塗布布、溶接布、ガラス繊維紙等。
• 化粧品チューブ：アルミプラスチックチューブ、歯磨きチューブ等。
• ゴムシート：タイヤ材等。

構成

• 標準：本体、液循環温調器、PC、専用ソフトウェア、専用サンプラー、真空グリース、高速定量フィルター紙、真空ポンプ。
• オプション：サンプリングブレード、真空グリース追加、真空ポンプオイル、交換用フィルター紙。
• 備考：ガス供給ポートはΦ6 mm PUチューブです。ガス源および蒸留水はユーザーにて準備してください。

技術仕様

• 試験範囲（フィルム）：0.05 ~ 50,000 cm3/m2·24h·0.1MPa（通常）；上限 ≥ 500,000 cm3/m2·24h·0.1MPa（拡張）。
• セル数：1。
• 真空分解能：0.1 Pa。
• 試験室の真空度：<10 Pa。
• 温度範囲：5℃ ～ 95℃；精度 ±0.1℃。
• 試料サイズ：Φ97 mm；試験面積：38.48 cm2（Φ70 mm）。
• 試験ガス：H2、O2、N2、CO2（ガスはユーザー準備）。
• 試験圧力：10 kPa ~ 200 kPa。
• ガス供給圧力：0.5 MPa ~ 0.6 MPa。
• ポートサイズ：Φ6 mm PUチューブ。
• 寸法（L×W×H）：500 × 575 × 450 mm。
• 電源：220 VAC 50 Hz。
• 本体重量：50 kg。
