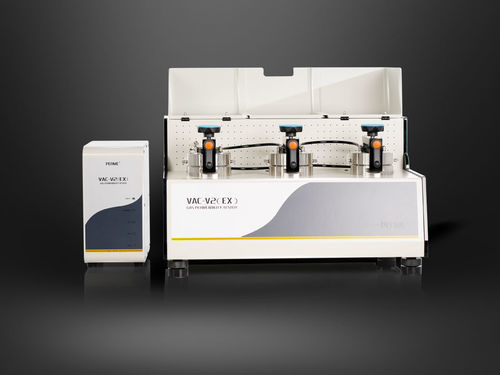

浸透性試験機 VAC-V2 (EX)-H

透過率酸素透過率フィルム用

概要
VAC-V2 (EX)-H は圧力差法に基づくガス透過性試験装置で、一般ガスおよび危険ガスの透過率や関連係数を測定します。プラスチックフィルム、複合フィルム、高バリア材、シート材、アルミ箔などを幅広い温度で評価できます。

製品の特長

• 本体と制御モジュールを分離した分体式制御構成により、試験時の安全性を確保します。
• 可燃性・爆発性・有毒ガスの透過性試験に対応します。
• 常圧および高圧条件での透過性試験が可能です。
• 独立した3つの試験セルで、同一または異なる3サンプルを同時試験できます。
• ガス透過率、透過係数、溶解度係数、拡散係数を同時計測します。
• 広域高精度の液循環恒温器により、5℃～95℃（±0.1℃）の条件下で試験可能です。
• 試験判定は比例モードとファジィモードの2方式を選択可能です。
• PC制御による自動試験、データ記録、RS232ポートによるデータ転送、Lystem™対応による実験データ管理が可能です。
• 基準膜による迅速な校正で測定精度の確認が可能です。

試験原理
前処理した試料を上部および下部の試験室の間にセットし密閉します。まず下部室を真空引きし、規定の真空度に達したら下部室を閉鎖します。次に高圧室（上部）へ所定圧の試験ガスを導入し、試料両面に一定の可変圧差を与えます。圧力勾配によりガスは高圧側から低圧側へ透過し、下部室内の圧力変化を監視して透過性パラメータを算出します。

適用規格

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

用途

• 基本 – フィルム: プラスチックフィルム、複合フィルム、紙/プラスチック複合フィルム、共押出しフィルム、蒸着フィルム、アルミ箔複合等。
• 基本 – シート: 工業用プラスチック、ゴムシート、建材用シート（例：PP、PVC、PVDC 等）。
• 拡張 – 各種ガス: O2、CO2、N2、空気、He、H2 等の試験。
• 拡張 – 危険ガス: 可燃性・爆発性・有毒ガスの透過試験。
• 拡張 – 特殊材料: 生分解性フィルム、航空宇宙用途材料（例：ヘリウム試験）、紙・紙器、塗装膜、ガラス繊維布/紙、化粧品チューブ用積層材、ゴムシート等。

構成

• 標準構成: 本体、液循環恒温器、PCおよび専用ソフト、専用採取具、真空グリース、迅速定量ろ紙、真空ポンプ（入口）。
• オプション: サンプルカッター刃、追加真空グリース、真空ポンプ用オイル、迅速定量ろ紙。
• 注意: ガス供給口は1/8"金属チューブです。ガスはユーザーが用意してください。

技術仕様

• 試験範囲（標準圧 0.1 MPa）：0.05～50,000 cm3/m2·24h·0.1MPa
• 試験範囲（高圧 0.1 MPa）：0.05～1,000 cm3/m2·24h·0.1MPa
• 試料数：3（独立データ）
• 真空分解能：0.1 Pa
• 試験室真空度：<10 Pa
• 温度範囲：5℃～95℃、精度 ±0.1℃
• 試料寸法：Φ50 mm、試験面積：5 cm2
• 試験ガス：H2、O2、N2、CO2（ガスは供給されません）
• 試験圧力：100 kPa～3000 kPa
• ガス供給圧力：0.5 MPa～0.6 MPa
• ポート寸法：1/8"金属チューブ
• 外形寸法：760 mm (L) × 575 mm (W) × 450 mm (H)
• 電源：220 VAC 50 Hz
• 質量（正味）：88 kg
