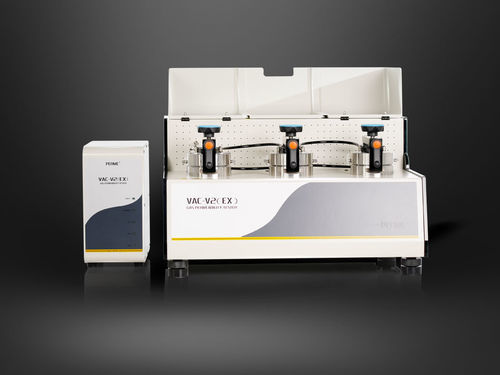

ガス浸過性試験機 VAC-V2 (EX)

浸透性透過率酸素透過率

概要
VAC-V2 (EX) は差圧法に基づくラボ用ガス透過率測定装置で、ガス透過率、溶解係数、拡散係数、透過係数をプラスチックフィルム、複合フィルム、高バリア材、シート、アルミ箔などに対して測定できます。有毒・可燃性・爆発性ガスにも対応する設計で、温度条件を変えての評価が可能です。

製品特徴

• 本体と制御モジュールを分離する制御構成により、危険ガス試験時の安全性を確保。
• 可燃性、爆発性、有毒ガスの試験に対応する認証取得（TUV/CE 等、適用条件による）。
• 独立した3つの試験セルで、同一または異なる3検体を同時測定可能。
• ガス透過率、透過係数、溶解係数、拡散係数を同時算出。
• 広範囲かつ高精度の液循環温度コントローラ（5 ℃～95 ℃、精度 ±0.1 ℃）。
• 試験判定モード：プロポーショナルモード／ファジーモード。
• 高透過材料向けに測定レンジの拡張が可能。
• 任意温度でのデータフィッティングにより極端条件下での結果取得をサポート。
• PC制御による自動試験シーケンス、RS232によるデータ出力。
• リファレンスフィルムによる迅速校正で測定精度を確認可能。
• Lystem™ ラボデータ共有システムと互換性あり。

試験原理
前処理済みの試料を上部（高圧）と下部（低圧）の試験チャンバー間に挟み固定する。下部チャンバーおよびシステムを真空引きした後、目標真空に達したら下部チャンバーを閉じ、上部チャンバーに所定圧力の試験ガスを導入して圧力差を作る。高圧側から低圧側へガスが透過し、下部チャンバーの圧力変化をモニタして透過特性を算出する。

規格
ISO 15105-1; ISO 2556; GB/T 1038-2000; ASTM D1434; JIS K7126-1; YBB 00082003

用途
基本用途

• フィルム: 各種プラスチックフィルム、複合フィルム、紙–プラスチックラミネート、共押出しフィルム、蒸着フィルム、アルミ箔ラミネート。
• シート類: エンジニアリングプラスチック、ゴムシート、建材用シート（例：PP、PVC、PVDC）。

拡張用途

• 各種ガス: O2、CO2、N2、空気、H2、He 等。
• 可燃性／爆発性／有毒ガス: 危険ガスの管理下での試験。
• 生分解性フィルム: 例：デンプン系包装フィルム。
• 航空宇宙材料: ガスバッグ等のヘリウム透過測定。
• 紙・板紙: アルミ蒸着紙、テトラパックシート、使い捨て容器等。
• 塗布フィルム: 塗装・コーティング基材のガス透過試験。
• 技術用繊維・ガラスファイバー製品: テフロン被覆布、溶接布、ガラス繊維紙等。
• 化粧品チューブ用材料: アルミ–プラスチック複合チューブ、歯磨きチューブ。
• ゴムシート: 例：タイヤ材料等。

構成と注意事項

• 標準構成：本体、温度調整器、専用ソフトウェア、専用サンプラー、真空グリース、高速定量ろ紙、真空ポンプ（入口）。
• オプション：サンプリングブレード、追加真空グリース、真空ポンプオイル、高速定量ろ紙。
• 注意：ガス供給インレットはΦ6 mmのPUチューブ。ガス供給源はユーザーが準備すること。

特性／技術仕様

• 試験範囲：0.05 ～ 50,000 cm3/m2·24h·0.1MPa（標準）；拡張上限 ≥ 500,000 cm3/m2·24h·0.1MPa。
• 試料数：3 個（各セル独立データ）。
• 真空分解能：0.1 Pa。
• 試験チャンバー真空度：<10 Pa。
• 温度範囲：5 ℃ ～ 95 ℃。精度：±0.1 ℃。
• 試料サイズ：Φ97 mm。試験面積：38.48 cm2（Φ70 mm）。
• 試験ガス：H2、O2、N2、CO2（ガスはユーザー準備）。
• 試験圧力：10 kPa ～ 200 kPa（標準）。供給圧力：0.5 MPa ～ 0.6 MPa。
• ポートサイズ：Φ6 mm PU チューブ。
• 外形寸法：760 × 575 × 450 mm（L × W × H）。
• 電源：220 VAC、50 Hz。
• 本体質量：88 kg。
