平坦度測定用干渉計

大型部品用自動

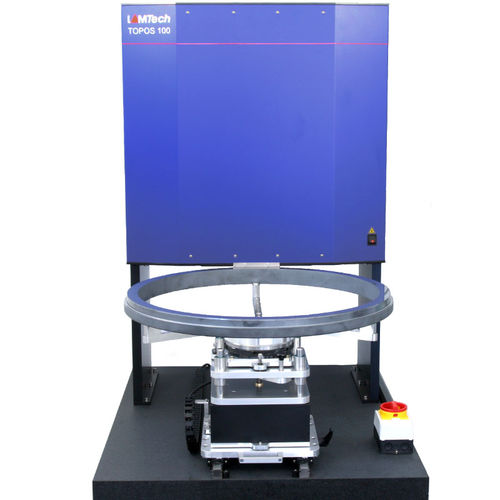

クロステーブルまたはロータリーテーブルによるTOPOS 100の延長による大きなリングおよび表面の平坦度測定 TOPOS 干渉計は、非接触測定原理に基づいています。 これは、クロステーブルまたは回転テーブルを使用した測定の基礎です。 したがって、干渉計の測定場に関して測定可能な部分のサイズに制限はない。 クロステーブルまたはロータリーテーブルの方法により、測定プロセスは完全に自動化されます。 単一の測定値の数は、テストオブジェクトのサイズに基づいています。 各セグメントの測定後、ユーザーは他の通常の測定と同様に、ピース全体の平坦度の値を受け取ります。 外径が420mmまで、リング幅が80mmまでの大きなリング 大きなリングを測定するために、リングセグメントが重なり合って測定されます。 その後、これらのセグメントは計算式にマージされます。 したがって、この測定の基礎はステッチ法である。 TOPOS 100の測定場の下の回転は、モーター駆動の精密ロータリーテーブルによって行われます。 外径が420mmまで、リング幅が80mmまでのリングを測定することが可能です。 リングの幅が大きい場合は、クロステーブルを使用して部品を測定することができます。
