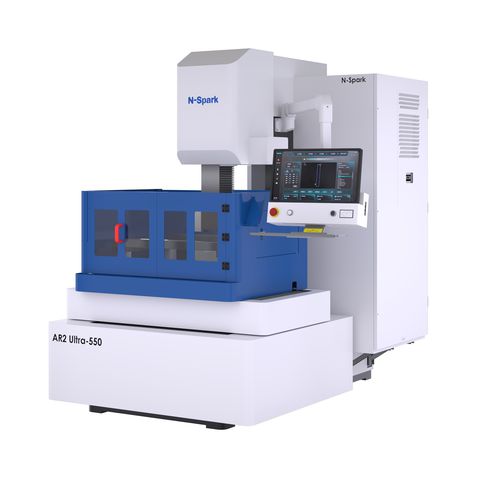

ワイヤー式放電加工装置 AR2 Ultra-550

ワイヤー式高精度精密

製品概要
AR2 Ultra-550 は、往復式ワイヤー走行（reciprocating wire-walking）方式の第2世代ワイヤー放電加工機で、精密な中間ワイヤー N-spark 用に設計されています。本シリーズは往復走行ワイヤー用の完全自動穿通（自動通し）システムを採用し、従来の手動穿通に依存する方式を排し、黄銅線（brass）とモリブデン線の切断性能差を縮小します。

カテゴリ
精密 CNC 中間ワイヤー N-spark シリーズ

製品仕様表
型番: AR2 Ultra-550
外形寸法 (mm): 2100x2000x2130
総重量 (kg): 2650
テーブル面寸法 (mm): 770x585
XY軸ストローク (mm): 550x400
UV軸ストローク (mm): 70x70
Z軸ストローク (mm): 250
最大侵食テーパ: ±3º/80mm
最大侵食厚 (mm): 340
作業液タンク寸法 (mm): 1020x620
最大ワーク重量 (kg): 600
最大ワークサイズ (mm): 990x660x290
標準電源: 3x380V 50Hz 1.5kVA
機能キー: X/Y/U/V 軸表示 / 軸選択・移動 / 速度・単発移動 / ポンプ起動 / ワイヤードライブ / 起動-停止-一時停止 / 原点復帰 / エッジ検出・センター検出 / 原点設定 / ハーフバック
最大加工電流 (A): 15
最大加工速度 (mm²/min): 300
最良粗さ (μm): Ra<0.8
制御軸数: 5軸
ソフトウェア制御: NOVICK CAM 2025

特長 / 技術仕様

• 型番: AR2 Ultra-550
• 外形寸法: 2100x2000x2130 mm
• 総重量: 2650 kg
• テーブル面寸法: 770x585 mm
• XYストローク: 550x400 mm
• UVストローク: 70x70 mm
• Zストローク: 250 mm
• 最大侵食テーパ: ±3º/80mm
• 最大侵食厚: 340 mm
• 作業液タンク: 1020x620 mm
• 最大ワーク重量: 600 kg
• 最大ワークサイズ: 990x660x290 mm
• 標準電源: 3x380V 50Hz 1.5kVA
• 最大加工電流: 15 A
• 最大加工速度: 300 mm²/min
• 最良粗さ: Ra<0.8 μm
• 制御軸数: 5軸
• ソフトウェア: NOVICK CAM 2025

用途
AR2 Ultra-550 は、精密金型・工具製作、航空宇宙および自動車部品の加工、その他ワイヤーカットで高精度を要する金属加工に適しています。自動穿通により生産性が向上し、量産や繰り返し加工の段取り時間を短縮します。

制御および標準装備

• 5軸制御
• 往復式ワイヤー用自動穿通システム
• 軸表示および手動軸選択/移動
• エッジ検出・センター検出機能
• NOVICK CAM 2025 ソフトウェア
