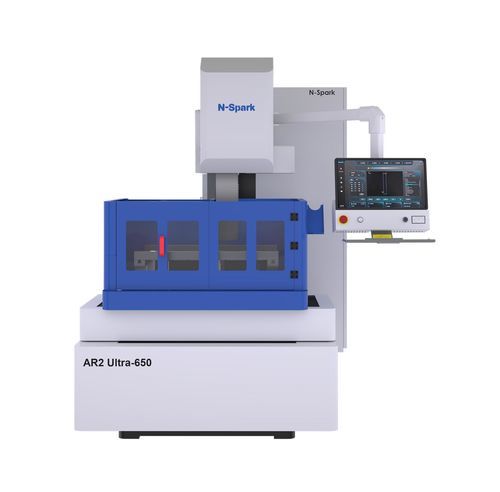

ワイヤー式放電加工装置 AR2 Ultra-650

ワイヤー式精密高生産性

製品概要
AR2 Ultraシリーズの第2世代往復ワイヤー式放電加工機は、設計を全面的に見直し、特にワイヤー給送システムを大幅に改善しました。往復走行式ワイヤー装置向けに業界初の完全自動穿通（自動糸通し）技術を採用し、従来の手動穿通に依存する運用を排除しました。これにより真鍮線・モリブデン線機との性能差を縮小し、金型や精密部品の加工における生産性、再現性、作業性が向上します。

カテゴリ
精密CNC中間ワイヤー N-sparkシリーズ

技術表
Model | 単位 | AR2 Ultra-650
外形寸法 | mm | 2110×2210×2170
総重量 | kg | 3000
テーブル面寸法 | mm | 910×664
XY軸ストローク | mm | 650×500
UV軸ストローク | mm | 70×70
Z軸ストローク | mm | 250
最大エロージョンテーパー | | ±3º/80mm
最大エロージョン厚 | mm | 340
作業液タンク寸法 | mm | 1140×810
最大ワーク重量 | kg | 700
最大ワーク寸法 | mm | 1110×780×280
標準電源 | | 3×380V 50Hz 1.5kVA
ファンクションキー | | 軸表示 X/Y/U/V; 軸選択と移動; 移動速度および単発; ポンプ起動; ワイヤー駆動; 開始-停止-一時停止; 原点復帰; エッジ検出; センタ検出; 原点設定; 0.5点戻し
最大加工電流 | A | 15
最大加工速度 | mm²/min | 300
最良粗さ | μm | Ra<0.8
制御軸数 | | 5軸
ソフトウェア制御 | | NOVICK CAM 2025

特徴／仕様

• Model: AR2 Ultra-650
• 外形寸法 (mm): 2110×2210×2170
• 総重量 (kg): 3000
• テーブル面寸法 (mm): 910×664
• XY軸ストローク (mm): 650×500
• UV軸ストローク (mm): 70×70
• Z軸ストローク (mm): 250
• 最大エロージョンテーパー: ±3º/80mm
• 最大エロージョン厚 (mm): 340
• 作業液タンク寸法 (mm): 1140×810
• 最大ワーク重量 (kg): 700
• 最大ワーク寸法 (mm): 1110×780×280
• 標準電源: 3×380V 50Hz 1.5kVA
• 最大加工電流 (A): 15
• 最大加工速度 (mm²/min): 300
• 最良粗さ (μm): Ra<0.8
• 制御軸数: 5軸
• ソフトウェア制御: NOVICK CAM 2025
• ファンクションキー: 軸表示 X/Y/U/V; 軸選択と移動; 移動速度および単発; ポンプ起動; ワイヤー駆動; 開始-停止-一時停止; 原点復帰; エッジ検出; センタ検出; 原点設定; 0.5点戻し
