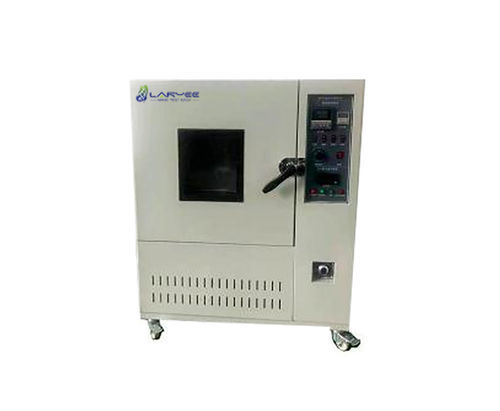

チャンバー炉 LYH-50

テスト機械的試験電動

用途
本炉は、電線・ケーブルの被覆絶縁体および被覆ゴム試験片の加熱前後の特性評価を目的としています。電線、皮革、プラスチック、ゴム、布などの材料の加熱前後の挙動評価に適しています。精密な換気調整装置、デジタルボルテージメーター、電流計、ワット時計、タイマーを備え、換気回数の測定・制御が可能です。水平強制空気循環方式と両側の気流調整板により、槽内温度の均一で安定した管理を実現します。UL1581、ASTM-D2436、CNS3556、CNS742、JIS7212、JISB7757、ASTM 5423、ASTM 5374に準拠しています。

仕様

• 型式：LYH-50
• 内寸：50 cm（奥行）×45 cm（幅）×50 cm（高）
• 外形寸法：126 cm（長）×65 cm（幅）×129 cm（高）
• 外筺構造：外層＝静電塗装焼付鋼板、断熱層＝高密度ロックウール、高温耐性電解板、空気交換・加熱管層、内層＝ステンレス板
• 内装材：SUS #304 ステンレス
• 外装材：焼付塗装仕上げ
• 断熱材：高密度ロックウール
• 温度範囲：常温＋10 °C〜300 °C
• 温度制御精度：±0.5 °C
• 温度分解能：0.1 °C
• 温度分布誤差：±2.5 °C
• 昇温時間：約40分（常温→300 °C）
• 換気回数：5〜300回/時（80 °C測定時、調整可能）
• 回転盤：着脱式、回転速度 8〜10 rpm
• 送風・循環方式：多翼遠心循環ファン
• 回路制御：マイクロコンピュータ式温度コントローラ、デジタル表示、PID自動調整機能
• モーター：2台（台湾製）
• ヒーター：らせん管ヒーター、380V、6.0 kW
• 使用環境：周囲温度 5〜35 °C、周囲湿度 ≤85% R.H.
• 電源：AC 380V 三相四線式
• 消費電力：6.0 kW

技術特性

• 型式名：LYH-50
• 試験槽内寸法：50 × 45 × 50 cm
• 最高温度300 °C、制御精度 ±0.5 °C、分解能 0.1 °C、分布誤差 ±2.5 °C
• 換気回数可変：5〜300回/時（80 °C測定時）
• 加熱方式：らせん管ヒーター 6.0 kW、電源 AC 380V 三相
• 循環方式：水平強制空気循環、多翼遠心ファン、着脱式回転盤（8〜10 rpm）
• 構造：内装 SUS #304、外装 焼付塗装、断熱材 高密度ロックウール
