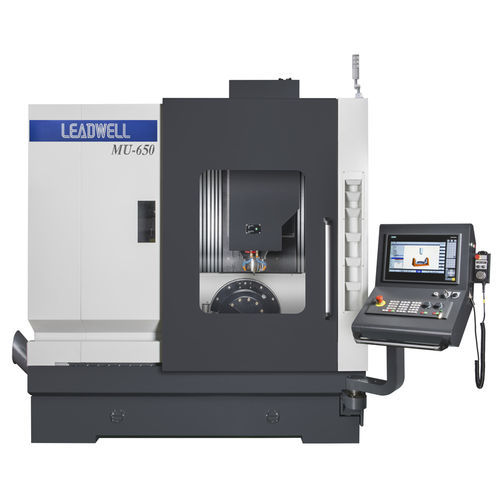

5軸マシニングセンタ MU series縦型30ツール高剛性
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- ツールステーション数
- 30ツール
- その他の特徴
- 高剛性
- X軸移動距離
350 mm, 400 mm, 620 mm
(14 in, 16 in, 24 in)- Y軸移動距離
300 mm, 350 mm, 520 mm
(12 in, 14 in, 20 in)- Z軸移動距離
250 mm, 350 mm, 460 mm
(10 in, 14 in, 18 in)- 回転速度
12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)- 出力
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- X軸の移動速度
36,000 mm/min
(24 in/s)- Y軸の移動速度
36,000 mm/min
(24 in/s)- Z軸の移動速度
36,000 mm/min
(24 in/s)
詳細
- FEA解析。
- 安定した移動のための最適化された構造。
- X軸、Y軸にデュアルナットボールスクリューを採用。
- 3軸ローラー式高剛性ガイドウェイ。
- 4組のベアリングによる伝達システム設計
- B軸モーターをギアで駆動する設計。
高信頼性
- ボールスクリューナット冷却方式を選択可能
- ボールねじベアリングの潤滑システム設計。
- リニアスケール（X/Y/Z）、ロータリーエンコーダ（B/C）対応可能。
- 磁気スケールを使用可能
- クーラントシステム
---
