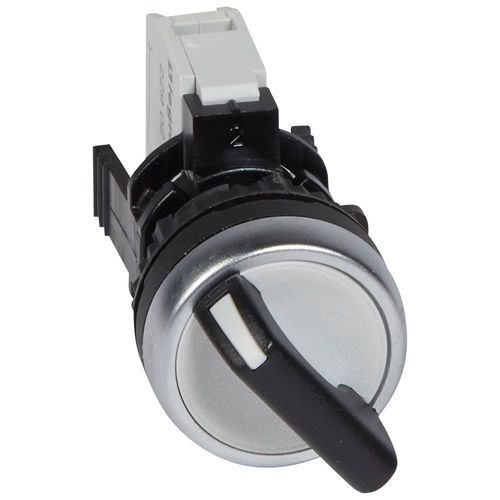

動作モードセレクター Osmoz

概要

• Osmoz 完全型 非照光 回転スイッチ（レバー式）
• 黒色アクチュエータ、商用表記 IP69
• 2 固定位置 - 90° + NO（023915 + 022962）
• ヘッドおよび接点ブロックのサブアセンブリ（ブロック + ブラケット）で構成された完成品、ねじ端子接続
• IEC 60947-5-1 準拠

シリーズ情報
Osmoz 製品は、照光・非照光の操作・信号用補助機器です。ラインナップには押しボタン、二重スイッチ、保持押しボタン、レバー式回転スイッチ、キー式スイッチ、表示灯、非常停止などが含まれます。構成バージョンはヘッドと接点ブロックのサブアセンブリまたはブロックとブラケットを組み合わせて構成します。取り付け済みの完成品バージョンも用意されています。パネルまたは筐体に取り付けて使用します。操作部の識別にはインサート付きフレームやラベルが使用できます。

製品特長

• Osmoz 完全型 非照光 回転スイッチ（レバー式）
• 黒色アクチュエータ – 商用表記 IP69
• 2 固定位置、90° 回転、通常開 (NO) 接点 - 参照 023915 + 022962
• ヘッドと接点ブロックのサブアセンブリで構成された完成品、ねじ接続
• IEC 60947-5-1 に準拠

技術仕様 / 仕様詳細

• スイッチ種類: 多位置セレクタスイッチ
• 極数: 1
• 定格動作電圧 (Ue) AC 最大: 230 V
• 定格連続電流 (Iu): 3 A
• 切替位置数: 2
• ゼロ位置あり: はい
• ゼロ位置への自動復帰: いいえ
• 機器構造タイプ: 埋込形
• 筐体内の完成機器: いいえ
• 操作部仕上げ: レバー
• 前面保護等級（IP）: IP66（注参照）
• 注: 商用名称およびタイトルは IP69 を示しますが、技術仕様書は前面について IP66 を示しています
• EAN / Gencode: 3245060237301
