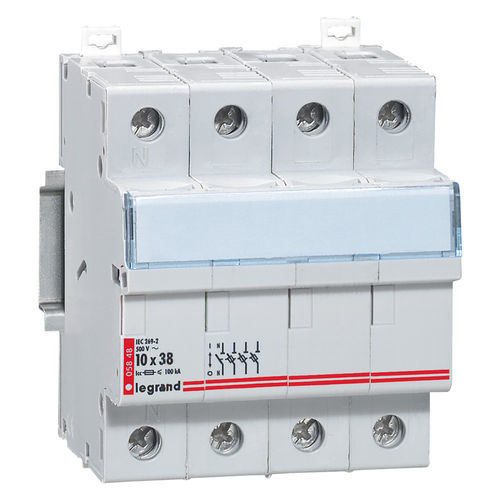

ヒューズ断路器

3極AC三相

説明
回路の遮断と保護を行う切断スイッチです。カートリッジは付属していません。工業用円筒形カートリッジ（タイプ aM または gG）10x38 mm 用に設計されています。規格 NF HD/IEC 60269-2、NF C 63-210、60-200-2 に適合しています。

概要

• 用途：円筒形カートリッジ用の3極＋ニュートラル切断スイッチ
• 対応カートリッジ寸法：10x38 mm（性能により 8x32 mm も使用可）
• 定格電圧：500 V~
• モジュール数：4 モジュール
• カートリッジ別売（付属なし）

遮断性能

• NF EN/IEC 60947-3 に準拠した切断器
• Icc：8x32 mm カートリッジで 20 kA
• Icc：10x38 mm カートリッジで 100 kA

入手可能な書類
製品シート（FR/EN）、商用ページ、技術仕様書、RoHS 適合証明書、製造者の REACH 宣言、PEP シート（製品環境プロファイル）。

特長 / 技術仕様

• 型番：Ref. 0 058 48
• ブランド：LEGRAND
• EAN / Gencode：3245060058487
• 定格電圧：500 V
• 取付方式：DIN レール
• 対応ヒューズ寸法：10x38 mm
• 極数：3
• ニュートラル極を同時に切断：はい
• 施錠可能：はい
• 故障の光学表示：いいえ
• 保護等級（IP）：IP20
• RAL 番号：7035
• 一般流通品
• 保証：2 年（販売代理店または専門販売店を通じて請求）
