手動転換器 PR26

パネル取り付け

製品概要

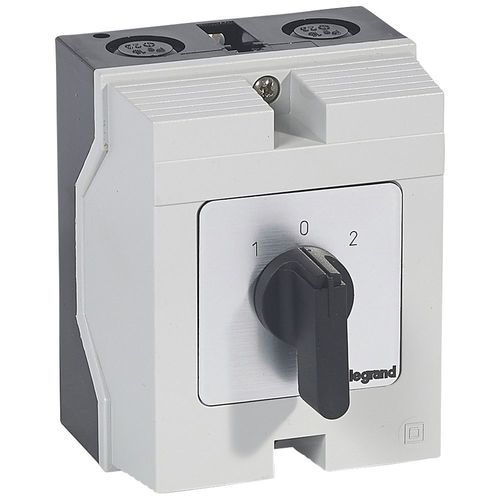

カムスイッチ - 停止位置45°の切替器（PR26）。IP65。ボックス外形 96 mm x 120 mm。2極、4接点。使用カテゴリ AC-21 における最大定格：32 A。露出型（表面取付）機器、クラス II。正接触方式（強制オープン）および極の二重切断。操作ハンドルは黒またはグレーと黒の組合せ。表示付き前面パネル。IEC EN 60947-3 準拠。

機能
電気回路の選択および切替を行います。ハンドル位置により機器の状態を視認できます。

仕様 / 技術情報

• スイッチ種別：多位置カムスイッチ
• 極数：2
• 最大定格動作電圧 Ue（交流）：690 V
• 定格連続電流（Iu）：32 A
• 切替位置数：3
• 0位置あり：はい
• 0位置への自動復帰：いいえ
• 構造形式：露出取付け機器
• 筐体内の完成品：あり
• 操作部仕上げ：ハンドル／レバー
• 前面パネル開口寸法：64x64 mm
• 前面保護等級：IP65
• メーカー型番：0 277 41
• EAN / Gencode：3245060277413
