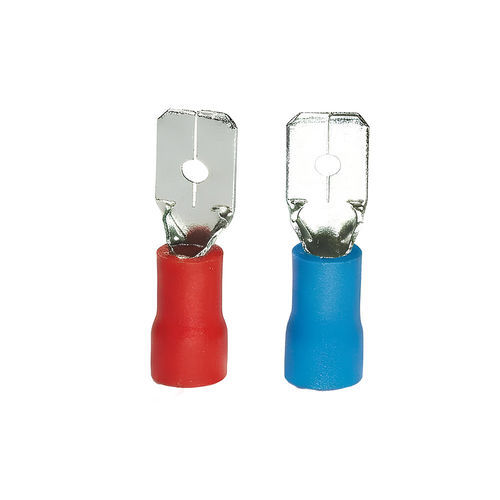

オスケーブル端末処理材 DIT5 series

絶縁PVC

概要
プレ絶縁のファストン端子（オス）は、ファストンのメス端子への迅速で確実な電気接続を提供します。統合されたPVC絶縁により短絡や誤接触から保護されます。

特性

• 物理的：
  • 材質：電解酸洗めっき銅（スズめっき）
  • 絶縁スリーブ：PVC
  • 梱包：100個入り袋
  • 赤色 – 導体断面積：0.5–1.5 mm²
  • 青色 – 導体断面積：1.5–2.5 mm²
• 最大電流：
  • 赤：10A
  • 青：15A
• 利点：
  • ネジやはんだ付けを必要としない、迅速で簡単な接続
  • 保守や交換のために容易に取り外し可能
  • スズめっき銅による優れた導電性
  • 腐食や酸化に対する耐性向上
  • 安全性と保護を高める統合PVC絶縁
  • 配線・設置時間の短縮

機能
プレ絶縁のファストン端子（オス）は、ファストンのメス端子への迅速かつ確実な電気接続を可能にし、最適な接触を確保します。統合されたPVC絶縁が短絡や誤接触から保護します。

用途
産業、業務、家庭の環境で使用：配電盤、電機機械装置、ケーブルハーネス、保守・修理作業。既存回路の交換や延長に最適です。

使用上の注意

• 最適な接続を確保するため、適切な導体断面積を選定してください
• 均一で確実な圧着のために適切な圧着工具を使用してください
• 良好な接触を確保するため、端子をファストンの差込口に完全に挿入してください
• 振動のある環境では特に、PVC絶縁の状態と接続の保持を定期的に点検してください
• 各導体断面積に表示された最大許容電流を順守してください

バリエーションと注文コード
注文コード | 色 | 導体断面積 | 最大電流 | 刃幅寸法 | 在庫
DIT5-2.8-8R | 赤 | 0.5 – 1.5 mm² | 10A | 2.8 x 0.8 mm | instock
DIT5-4.8-5R | 赤 | 0.5 – 1.5 mm² | 10A | 4.75 x 0.5 mm | instock
DIT5-6.3-8R | 赤 | 0.5 – 1.5 mm² | 10A | 6.35 x 0.8 mm | instock
DIT5-4.8-8R | 赤 | 0.5 – 1.5 mm² | 10A | 4.75 x 0.8 mm | instock
DIT5-4.8-5B | 青 | 1.5 – 2.5 mm² | 15A | 4.75 x 0.5 mm | instock
DIT5-4.8-8B | 青 | 1.5 – 2.5 mm² | 15A | 4.75 x 0.8 mm | instock
DIT5-6.3-8B | 青 | 1.5 – 2.5 mm² | 15A | 6.35 x 0.8 mm | instock

ドキュメント
製品資料：端子と被覆（PDF、2.2 MB）ダウンロード可。

技術仕様

• 材質：電解めっき銅（スズめっき）
• 絶縁：一体型PVC
• 梱包：100個入り袋
• 色と断面：赤（0.5–1.5 mm²）、青（1.5–2.5 mm²）
• 最大電流：赤 10A、青 15A
• ブレード寸法（例）：2.8 x 0.8 mm；4.75 x 0.5 mm；4.75 x 0.8 mm；6.35 x 0.8 mm
• 用途：配電盤、ハーネス、電機機械装置、保守
• 利点：良好な導電性、耐食性、取り外し可能、設置時間の短縮
