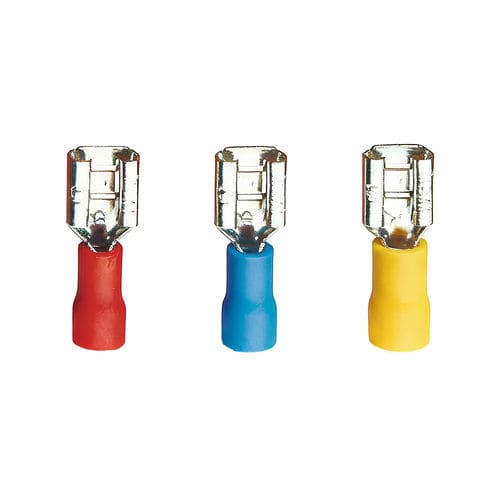

メスケーブル端末処理材 DIT6 series

絶縁銅製PVC

概要
PVC絶縁スリーブ付きのスズめっき電解銅製、予絶縁タイプのファストン（Faston）メス端子。100個入りの袋で供給されます。Fastonオス端子への迅速で着脱可能な信頼性のある接続を目的とし、産業用・業務用・住宅用の配線に適しています。

特長

• 材質：スズめっき電解銅
• 絶縁：PVCスリーブ
• 梱包：100個入り袋
• 赤 – ケーブル断面積：0.5–1.5 mm²
• 青 – ケーブル断面積：1.5–2.5 mm²
• 黄 – ケーブル断面積：4–6 mm²

最大電流

• 赤：10 A
• 青：15 A
• 黄：24 A

利点

• ねじやはんだを使わない速い接続
• 保守や交換のために着脱可能
• スズめっき銅により良好な導電性
• 腐食・酸化に対する耐性
• 内蔵PVCスリーブが短絡や誤接触を低減
• 配線工数を減らし、取り付けを簡素化

機能
ファストンメス端子はファストンオス端子と安定した電気接触を提供します。設計により端子の保持性が確保され、内蔵PVCスリーブにより短絡から保護されます。

用途
配電盤、電機機械装置、ハーネス配線など、迅速で信頼性の高い端子接続が求められる産業・業務・家庭用の配線に適しています。

使用上の推奨

• 最適な接触のために適切なケーブル断面を選定する
• 均一な圧着のために適切な圧着工具を使用する
• 確実な接触のためにファストン端子に完全に差し込む
• 振動のかかる環境ではPVC被覆と接続の保持を定期的に点検する
• 各断面ごとの最大許容電流を守る

バリエーションと注文コード
コード | 色 | ケーブル断面積 | 最大電流 | はめ合い寸法 | 在庫状況
DIT6-2.8-5R | 赤 | 0.5–1.5 mm² | 10 A | 2.8 x 0.5 mm | 在庫あり
DIT6-2.8-8R | 赤 | 0.5–1.5 mm² | 10 A | 2.8 x 0.8 mm | 在庫あり
DIT6-4.8-5R | 赤 | 0.5–1.5 mm² | 10 A | 4.75 x 0.5 mm | 在庫あり
DIT6-4.8-8R | 赤 | 0.5–1.5 mm² | 10 A | 4.75 x 0.8 mm | 在庫あり
DIT6-6.3-8R | 赤 | 0.5–1.5 mm² | 10 A | 6.35 x 0.8 mm | 在庫あり
DIT6-2.8-5B | 青 | 1.5–2.5 mm² | 15 A | 2.8 x 0.5 mm | 在庫あり
DIT6-2.8-8B | 青 | 1.5–2.5 mm² | 15 A | 2.8 x 0.8 mm | 在庫あり
DIT6-4.8-5B | 青 | 1.5–2.5 mm² | 15 A | 4.75 x 0.5 mm | 在庫あり
DIT6-4.8-8B | 青 | 1.5–2.5 mm² | 15 A | 4.75 x 0.8 mm | 在庫あり
DIT6-6.3-8B | 青 | 1.5–2.5 mm² | 15 A | 6.35 x 0.8 mm | 在庫あり
DIT6-6.3-8Y | 黄 | 4–6 mm² | 24 A | 6.35 x 0.8 mm | 在庫あり
DIT6-9.4-1.2Y | 黄 | 4–6 mm² | 24 A | 9.4 x 1.2 mm | 在庫あり

技術仕様

• 材質：スズめっき電解銅
• 絶縁：内蔵PVCスリーブ
• 梱包：100個入り袋
• 色と断面：赤 (0.5–1.5 mm²)、青 (1.5–2.5 mm²)、黄 (4–6 mm²)
• 対応最大電流：赤 10 A、青 15 A、黄 24 A
• はめ合い寸法（バリエーション例）：2.8 x 0.5 mm / 2.8 x 0.8 mm / 4.75 x 0.5 mm / 4.75 x 0.8 mm / 6.35 x 0.8 mm / 9.4 x 1.2 mm
