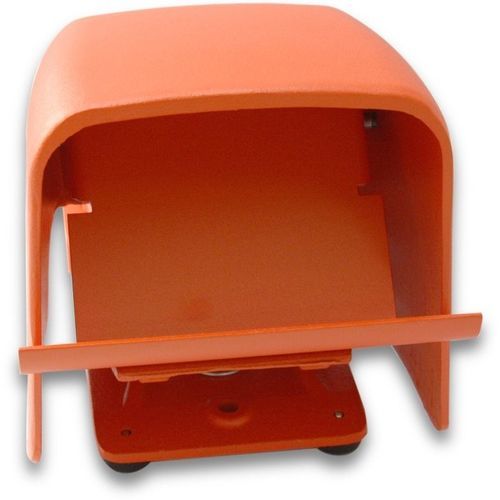

操作用フットスイッチ 511-B2OXG

安全ブレーキ電動

概要
Hercules 型番511-B2OXGは、Gated OXシールドとラッチトリップレバーを組み合わせて誤作動を低減するアンチトリップフットスイッチであり、単段瞬時動作のDPDTスイッチを必要とする産業用機械向けに設計されています。

製品詳細

• 型番: 511-B2OXG
• ブランド: Hercules
• スイッチ種別: 電気式、Single Stage Momentary
• 回路: DPDT (Form CC)
• ケーブル入口: 3/4"-14 NPT ねじ込み（標準、単一）
• ハウジング色: オレンジ
• ハウジング材質: 鋳鉄（トレッドルおよびハウジング）
• シールド: Gated OX Shield
• 電気定格: 20 A 125-250 VAC；1 H.P. 125-250 VAC；Heavy Pilot Duty 250 VAC 最大

特長と利点

• ラッチトリップレバーは踏み下ろす前に解放する必要があり、誤作動を低減します
• トリップレバーのスムーズな解放とトレッドルの動きにより安定した操作が可能です
• 二重トレッドル復帰バネと確実なラッチ機構
• ネオプレン覆いガスケット、作動軸のOリング、独立接地ネジによりシール性と接地を確保
• 滑り止めゴム足と3つの取り付け穴で床や装置への剛性取付が可能

材質

• トレッドルおよびハウジングは構造強度のため鋳鉄製
• 鋳造アルミニウム製シールドで保護
• 塗装仕上げ: アラートオレンジ

オプション

• 大型「O」「OX」シールドモデルは大型安全靴や中足部ガードに対応。"OX"は"O"に比べて追加で3/4"（19.1 mm）の開口高を提供
• 特注で二重1/2"-14 NPTねじ入りやメートルサイズのケーブル入口を提供可能
• ツイン/トリプルモデル、ゲーテッドバリアモデル、RFワイヤレスモデルは特注対応

エンクロージャ
NEMA Type 2, 4 & 13；UL enclosure 2, 4 & 13；CSA enclosure 2, 4 & 13；EN 60529 保護等級 IP56

用途
誤作動の防止を目的に設計；滴下防止、粉塵防止、防水および耐油のシーリングで産業環境に適合

適用機械

• ベンダー
• ボックスマーキング機
• ブレーキ
• チョッパー
• クリーナー
• クラージングシステム
• コンベヤシステム
• 圧着機
• 管・チューブ切断機
• カッター
• 切断機
• ドリリングマシン
• ドリリングテーブル
• ファブリケーター
• 充填除去機
• 折り機
• 食品加工機械
• 成形システム
• グラインダー
• 研削盤
• レーサー
• 旋盤
• リフト
• マーキングシステム
• マテリアルハンドラ
• 顕微鏡
• ミサイル発射制御システム
• 成形機
• ニブラー
• ノッチャー
• 石油掘削装置
• プラットフォーム
• ポジショナ
• ろくろ
• プラー
• パンチング設備
• 巻取りシステム
• リベッター
• ローリング溝切り機
• ルーター
• 鋸
• 製材所
• スクラップチョッパー
• 下水清掃装置
• せん断機
• 靴加工機
• シュレッダー
• スペースシャトル
• スピナー
• ステープラー
• 外科用機器
• テーブル
• テスター
• ローリングマシン
• ねじ切り機
• トリミング・成形機
• ビード・成形機
• チューブ端部成形機
• チューブ拡張装置
• 旋盤/フライスセンタ
• 旋盤
• 旋盤センタ
• ターンテーブル
• 結束・束ね機
• 電圧制御
• ウォーターキャノン
• 溶接機
• 巻取設備
• ワイヤ引き設備

技術仕様

• 型番: 511-B2OXG
• スイッチ種別: 電気式
• 動作: Single Stage Momentary
• 回路: DPDT (Form CC)
• ケーブル入口: 3/4"-14 NPT ねじ込み（標準、単一）
• ハウジング色: オレンジ
• ハウジング材質: 鋳鉄（トレッドルとハウジング）
• シールド & ガード: Gated OX Shield（OXはOに比べ開口高が増加）
• 電気定格: 20 A 125-250 VAC；1 H.P. 125-250 VAC；Heavy Pilot Duty 250 VAC 最大
• エンクロージャ等級: NEMA Type 2, 4 & 13；UL enclosure 2, 4 & 13；CSA enclosure 2, 4 & 13；EN 60529 IP56
• シーリング: ネオプレンカバーパッキンと作動軸のOリング；独立接地ネジ
• 取り付け: 滑り止めゴム足と剛性取り付け用の3つの穴
• オプション: 大型シールド、代替配線口、ツイン/トリプルモデル、ゲーテッドモデル、RFワイヤレス（特注）
