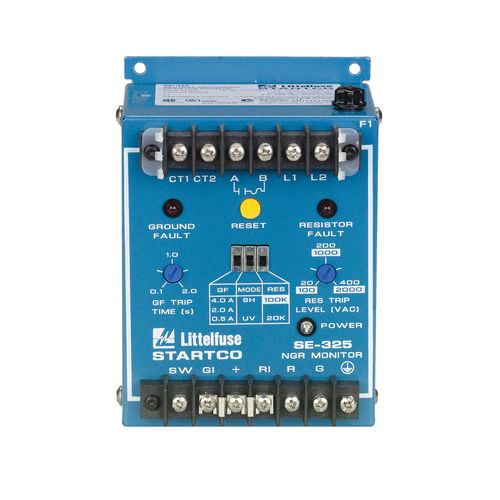

抵抗接地監視システム SE-325 series

変圧器接地欠損

SE-325シリーズは中性点接地抵抗器モニターで、中性点接地経路の完全性を監視し、漏電を検知するため、最大 25 kV の抵抗接地システムで使用されます。トランスまたは発電機の中性点接地接続の電流および電圧、そして中性点接地抵抗器 (NGR) の連続性を測定します。SE-325 はこれら 3 つの測定結果を組み合わせ、接触不良、腐食、漏電、NGR の故障を検知し、アラームを 1 回鳴らすか、または出力接点をトリップします。 特長 継続的な NGR 監視 地絡の検出 調節可能なピックアップ (0.5-4 A) 調節可能な遅延時間 (0.1-2 秒) 出力接点 選択可能な接点動作モード 利点 抵抗器の故障を数秒で検出し、過渡過電圧のリスクを軽減し、地絡検出障害のリスクを排除 主電源またはバックアップ保護により、監視対象システムのあらゆる場所の漏電を検知 誤操作なしで最大感度を選択 調節可能なトリップ遅延により、システムの調整が可能 フォーム A 出力接点 フェイルセーフまたは非フェイルセーフが選択可能な動作モードにより、シャントまたは低電圧ブレーカーコイルまたはアラームシステムに接続可能
