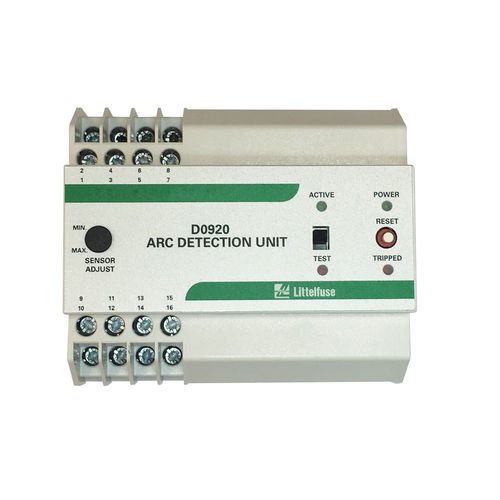

アークフラッシュ保護継電器 D0920 series

ACDINレール

D0920 アーク検知ユニットは、配電システム用の高速アーク検知機器です。D0920 はスイッチボードに実装するポイントセンサー (A0220) を 3 つまでサポートし、230 VAC 電源が必要です。アーク故障が発生すると、D0920 は故障を検知して 1 ms 未満でトリップ出力のパルスを発信します。トリップ時間が速いため、人身傷害や機器の損傷リスクを低減します。通常 D0920 には、スイッチボードの主電源から電力を供給します。アーク故障が発生すると、AC 電圧に問題が生じる可能性があります。D0920 は、回路ブレーカーをトリップするため、内部コンデンサに蓄えたエネルギーを使用します。蓄積コンデンサは極めて長寿命な電解質コンデンサで、周囲の温度 50°C (121°F) における指定の設計寿命は 30 年を上回ります。220/250 VDC のシャントトリップコイルを持つ回路ブレーカーに十分な量のトリップ用エネルギーが蓄積されています。D0920 は、絶縁された常時開接点を持つ出力表示リレー 1 つと、絶縁された常時閉接点を持つ出力表示リレー 1 つを備えています。その他の機能には、電源およびトリップ表示、テストモード、感度調整が含まれます。
