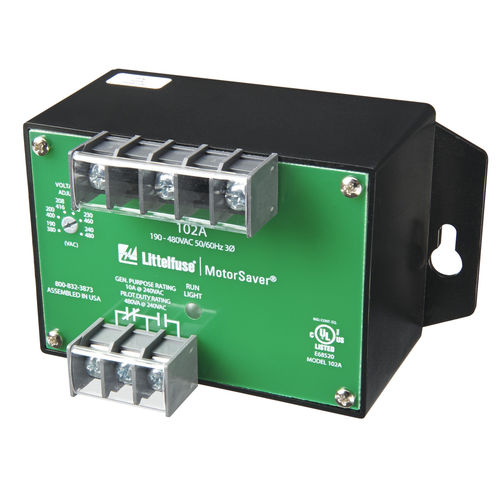

電圧監視継電器 102A series

相1NO/NC三相

102A シリーズは、サイズに関係なく 190-600 V ac、50*/60 Hz モーターを保護する三相オートレンジ、デュアルレンジ電圧モニターです。このモニターは、ユーザーが選択可能な公称電圧設定値を提供し、200Vから400Vの範囲を自動的に選択します。独自のマイクロコントローラベースの電圧および位相検出回路が、3 相電圧を常時監視し、有害な電力線状態を検出します。有害な状態が検出されると、出力リレーは指定されたトリップ遅延後に停止します。出力リレーは、電力線の状態が許容レベルに戻ると再作動します。102A モニターには、障害状態と正常状態を区別する 5 つの異なる光パターンを備えた高度な単一 LED 診断機能が含まれています。LED表示には、通常動作、電源投入再起動遅延、逆相トリップ、不平衡/単相トリップ、高電圧または低電圧トリップが含まれます。 *注: 50 Hz の場合、すべてのディレイタイムが 20 % 増加します 特長 独自のマイクロコントローラベースの回路 広い電圧範囲を自動検知 高度なLED診断 調節可能なトリップ遅延 (102A2) 利点 単相、低電圧、高電圧(102A-9)、電圧の不均衡、位相反転、有害な電力線状態の常時監視 190-480 V ac間のシステム電圧を自動的に検出。セットアップ時間の節約 トリップの原因を素早く視覚的に確認 急変する電力環境に起因する不慮のトリップを防止
