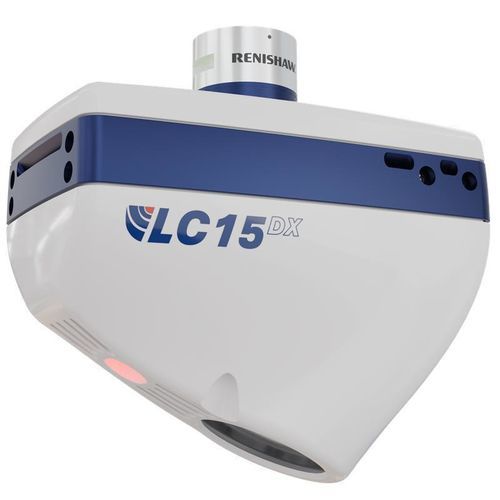

コンパクトレーザー スキャナーヘッド LC15DX

概要 高精度レーザースキャナー「LC15Dx」は、細いレーザーラインと、そのラインに沿ってより多くの測定点を取得することで高解像度を実現しており、現在市場で入手可能なレーザースキャナーの中でも最も高精度な製品の一つです。 LC15Dxは、高い点密度と厳しい公差を要するコンパクトな物体や細部のデジタル化を目的として設計されており、表面および形状の測定の両方に適しています。 本製品は、高精度部品の検査に広く使用されており、レーザースキャナーと接触式プローブの精度の差を埋めることで、多くの高精度CMMアプリケーションにおいて、接触式プローブに代わる実用的な非接触測定手段を提供します。 試験において、LC15DxはCMM上の接触式プローブに匹敵する精度を達成し、プロービング誤差は1.9 µmでした。接触式プローブとは異なり、LC15Dxは非接触の3Dレーザー三角測量法を用いて表面を直接測定し、プローブ補正誤差を排除します。 主な特長 10年間の初期精度保証。 測定性能（表） スキャナータイプ：ライン ポイント/秒：75 000 スキャンレート：80 Hz 1ラインあたりのポイント数：900 分解能：22 µm 特性／技術仕様

• モデル：LC15Dx
• スキャナータイプ：ラインレーザースキャナー
• 測定方式： 非接触3Dレーザー三角測量
• 測定誤差（公表値）：1.9 µm
• 1秒あたりのポイント数：75,000
• スキャンレート： 80 Hz
• 1ラインあたりのポイント数：900
• 分解能：22 µm
• 高ポイント密度とより厳しい公差に対応するよう設計されており、コンパクトな物体や詳細な物体の測定に適しています
• 代表的な用途：CMM（三次元測定機）上での高精度部品の検査； 多くの高精度CMMアプリケーションにおける接触式プローブの代替手段
• 利点：接触式プロービングに伴うプローブ補正誤差を排除
• 保証：10年間の初期精度保証
