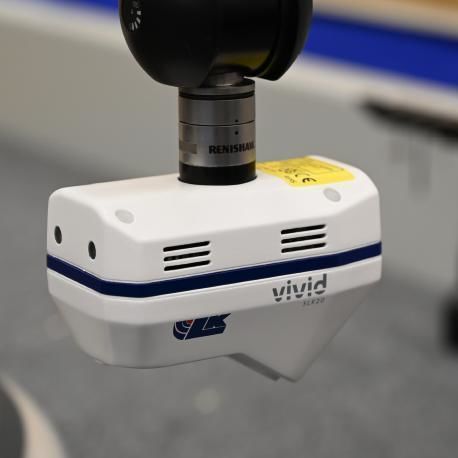

レーザー スキャナーヘッド SLK25

概要
SLK25 VIVID CMMレーザースキャナーは、複雑な形状、小さなディテール、壊れやすい部品の非接触測定を目的とした高精度・高分解能のブルーレーザーラインスキャナーです。VIVIDの多重露光技術によりダイナミックレンジを拡大し、暗色、透明、高反射の表面を単一パスで効率的に測定できます。走査中の露光位相制御が表面に応じた取得を可能にし、速度とデータ品質を最適化します。標準的な用途向けのプリセット露光プロファイルを用意しており、特殊用途向けにユーザー設定を完全に構成可能です。

主な機能

• 認証済み精度 — CMMレーザースキャナーの国際基準に完全にトレーサブル。
• 可変走査速度 — 微細部用の高密度点群、高速走査で大面積を効率取得。
• 多重露光走査 — 暗色、透明、高反射材料を単一パスで測定可能。
• 自動プログラミング — CAD上の面を選択することで検査プログラムや走査経路を自動生成。
• ライブプレビュー — リアルタイムの位置フィードバックで遠隔測定およびプログラム教育が可能。

性能表
スキャナータイプ: ライン
レーザーライン幅: 24 mm (0.95 in)
ポイント/秒: 268,000
分解能（近・中・遠）: 9.3 µm、10.9 µm、12.9 µm
スキャンレート: 140 Hz

追加製品情報
VIVIDブルーレーザーCMMスキャナー技術を採用し、多重露光により表面特性に最適化したデータ取得を実現。複雑形状や測定困難な材料の検査やリバースエンジニアリングにおける高精度代替手段として適しています。

技術仕様

• モデル: SLK25
• 技術: VIVID ブルーレーザー CMM スキャナー（多重露光）
• スキャナータイプ: ラインスキャナー
• レーザーライン幅: 24 mm (0.95 in)
• ポイント/秒: 268,000
• 分解能（近・中・遠）: 9.3 µm; 10.9 µm; 12.9 µm
• スキャンレート: 140 Hz
• ダイナミックレンジ: VIVID多重露光により4倍化
• 測定可能表面: 暗色、透明、高反射表面を単一パスで測定可能
• 走査モード: 高密度取得または高速取得のための可変走査速度
• ソフトウェア機能: CADからの自動プログラミング、ライブプレビュー、遠隔プログラム教育
• 露光設定: 標準プロファイルおよびユーザーによる完全設定が可能
• トレーサビリティ: 国際CMM基準へ完全にトレーサブルな精度
• 保証: 原精度に対する10年間の保証
