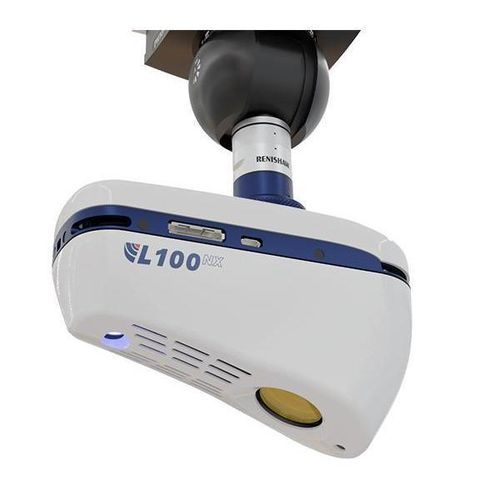

3Dレーザー スキャナーヘッド L100NX

3Dアプリケーション用

概要L100NX CMMレーザースキャナーにより、3Dスキャンの新しい基準を実現します — 現代の製造に対応する高精度と高速性能を提供します。反射面や複合材料の部品でも表面や形状を高精度に計測できるよう設計されており、L100NXは高度なブルーレーザー技術を採用して、特に航空宇宙、車両、一般製造分野でよりクリーンで信頼性の高いスキャンデータを実現します。原精度10年保証。

主な機能

• ブルーレーザー精度 — スキャンデータのノイズを低減し、従来の赤色レーザーシステムに比べて優れた測定品質を提供します。
• 高速スキャン — 110 mmのストライプ幅で最大420,000ポイント/秒を取得し、大型部品の効率的な検査に適しています。
• Enhanced Sensor Performance (ESP) — ポイントごとに自動でレーザー出力を調整し、反射面や複合材料の表面を手動調整なしでシームレスにスキャンできます。
• 光沢面用反射フィルター — 光沢材料の不要な反射を自動的に除去する内蔵フィルターにより、白粉塗布や点群の手動クリーンアップが不要になります。
• 高品質なNikon光学系 — L100NX専用に設計されたNikonレンズにより、最適なデータ取得と光学性能を確保します。
• 回転アダプタ内蔵 — 複雑な形状に対して最適なスキャナーの向きを実現し、セットアップの柔軟性を向上させます。
• 視野プロジェクタ — スキャナーのカバレッジ領域を部品上に投影して表示し、プログラミングとセットアップを簡素化します。

性能表
スキャナー種別: ライン
ポイント/秒（フル視野）: 420,000
スキャンレート（フル視野）: 210 Hz
ポイント/秒（縮小視野）: 530,000
スキャンレート（縮小視野）: 530 Hz
ラインあたりポイント数: 2,000
分解能: 42 µm

技術仕様

• 型番: L100NX
• ブルーレーザー技術: はい
• ストライプ幅: 110 mm
• 最大ポイント/秒: 420,000（フル視野）、530,000（縮小視野）
• スキャンレート: 210 Hz（フル視野）、530 Hz（縮小視野）
• ラインあたりポイント数: 2,000
• 分解能: 42 µm
• ESP（Enhanced Sensor Performance）: ポイントごとの自動レーザー出力調整
• 反射フィルター: 光沢面対応の内蔵フィルター
• 光学系: Nikon特注レンズ
• 付属品: 回転アダプタ内蔵、視野プロジェクタ
• 対象業界: 航空宇宙、車両、一般製造
• 保証: 原精度10年保証
