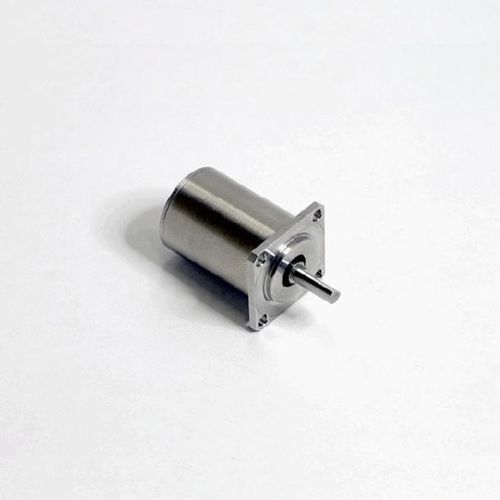

ブラシレスモーター TB16S

DC24V超コンパクト

概要
Thumbelina®は、高トルクで無通電時でも高い保持力を発揮し、消費電力の削減に寄与するブラシレスDCモーターです。超小型設計によりロボットハンドなどの狭小スペースへの実装が可能です。減速機付きのオプションも用意しています。

製品ラインナップ

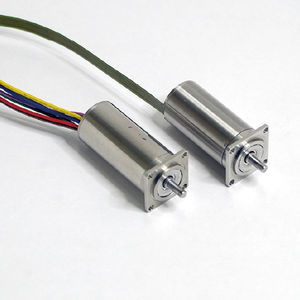

ブラシレスDCモーター TB12M

• サイズ: φ12 x 27mm
• 質量: 18.5g
• 公称電圧: 12V/24V
• 停動トルク（保持トルク）: 18〜25 mNm
• 最大出力: 5〜10 W

ブラシレスDCモーター TB16M（開発中）

• サイズ: φ16 x 36mm
• 質量: 42g
• 公称電圧: 24V
• 停動トルク（保持トルク）: 77 mNm
• 最大出力: 11 W

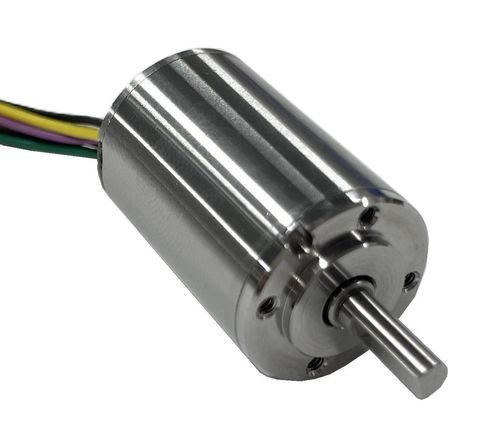

ブラシレスDCモーター TB16S（開発中）

• サイズ: φ16 x 23mm
• 質量: 26g
• 公称電圧: 24V
• 停動トルク（保持トルク）: 42 mNm
• 最大出力: 11 W

オプション付きシリーズ（減速機）
ハーモニックドライブ®減速機（小サイズ）

• サイズ: □13 x 46.3mm
• ギア比: A:1/30、B:1/50、C:1/100
• 電源電圧: 12V/24V
• 許容トルク: A:0.06 Nm、B:0.11 Nm、C:0.15 Nm

ハーモニックドライブ®減速機（大サイズ）

• サイズ: □20 x 50.6mm
• ギア比: D:1/30、E:1/50、F:1/100
• 電源電圧: 12V/24V
• 許容トルク: A:0.25 Nm、B:0.4 Nm、C:0.6 Nm

遊星歯車減速機

• サイズ: G:□13 x 54.7mm、H:□13 x 58.2mm、J/K:□13 x 61.7mm、L:□13 x 65.2mm
• ギア比: G:1/4、H:1/16、J:1/48、K:1/64、L:1/256
• 電源電圧: 12V/24V
• 許容トルク: G:0.15 Nm、H:0.2 Nm、J:0.25 Nm、K:0.25 Nm、L:0.28 Nm

CROWNROBOX GEAR®

• サイズ: □13 x 59mm
• ギア比: 1/50
• 電源電圧: 24V
• 許容トルク: 0.3 Nm

特徴 / 技術仕様

• 無通電時でも高い保持力を発揮する高トルク設計
• 消費電力低減に寄与するブラシレスDC構造
• 超小型寸法によりロボットハンド等の狭小スペースに実装可能
• 対応電圧: 12V / 24V（モデルにより）
• モーターサイズ例: φ12 x 27mm（TB12M）、φ16 x 36mm（TB16M）、φ16 x 23mm（TB16S）
• 停動トルク例: 18〜25 mNm（TB12M）、42 mNm（TB16S）、77 mNm（TB16M）
• 最大出力例: 5〜10 W（TB12M）、11 W（TB16M/TB16S）
• ハーモニックドライブ、遊星歯車、CROWNROBOXなど複数の減速機オプションをラインナップ
