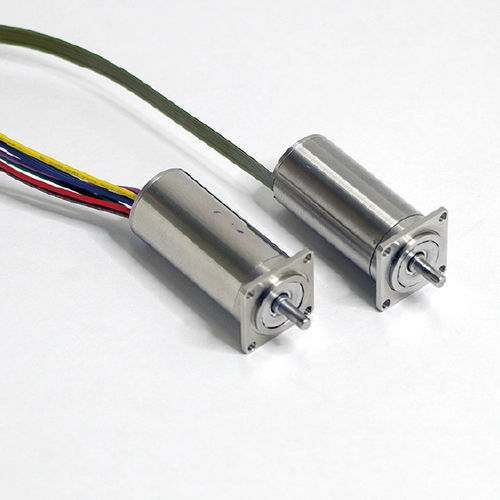

ブラシレスモーター TB12M

DCBLDC12V

製品概要
Thumbelina®は、高トルクを発生し、無通電時でも高い保持力を確保できるブラシレスDCモーターです。消費電力の削減に寄与する設計で、超小型のためロボットハンドなどの狭小スペースへの実装が可能です。用途に応じた各種減速機オプションを取り揃えています。（用途：ロボットハンド、小型精密ユニット）

製品バリエーション
ブラシレスDCモーター TB12M
サイズ: φ12 x 27 mm
質量: 18.5 g
公称電圧: 12V / 24V
停動トルク: 18〜25 mNm
最大出力: 5〜10 W

ブラシレスDCモーター TB16M（開発中）
サイズ: φ16 x 36 mm
質量: 42 g
公称電圧: 24V
停動トルク: 77 mNm
最大出力: 11 W

ブラシレスDCモーター TB16S（開発中）
サイズ: φ16 x 23 mm
質量: 26 g
公称電圧: 24V
停動トルク: 42 mNm
最大出力: 11 W

オプション付きシリーズ（減速機）
ハーモニックドライブ®減速機（小型）
サイズ: □13 x 46.3 mm
ギア比: A:1/30　B:1/50　C:1/100
電源電圧: 12V / 24V
許容トルク: A:0.06 Nm　B:0.11 Nm　C:0.15 Nm

ハーモニックドライブ®減速機（大型）
サイズ: □20 x 50.6 mm
ギア比: D:1/30　E:1/50　F:1/100
電源電圧: 12V / 24V
許容トルク: A:0.25 Nm　B:0.4 Nm　C:0.6 Nm

遊星歯車減速機
サイズ: G:□13 x 54.7 mm　H:□13 x 58.2 mm　J/K:□13 x 61.7 mm　L:□13 x 65.2 mm
ギア比: G:1/4　H:1/16　J:1/48　K:1/64　L:1/256
電源電圧: 12V / 24V
許容トルク: G:0.15 Nm　H:0.2 Nm　J:0.25 Nm　K:0.25 Nm　L:0.28 Nm

CROWNROBOX GEAR®
サイズ: □13 x 59 mm
ギア比: 1/50
電源電圧: 24V
許容トルク: 0.3 Nm

特長 / 製品の主な仕様（要約）

• 高トルク設計・無通電時でも高い保持力を発揮
• 消費電力の削減に寄与するブラシレスDCモーター
• 超小型設計でロボットハンドなど狭小スペースへの実装が可能
• 主なバリエーション: TB12M、TB16M（開発中）、TB16S（開発中）
• 動作電圧帯: 12V / 24V（機種により異なる）
• 停動トルク範囲（代表例）: 18 mNm〜77 mNm（機種により異なる）
• 出力範囲（代表例）: 5 W〜11 W（機種により異なる）
• 各種減速機オプション対応（ハーモニックドライブ®、遊星歯車、CROWNROBOX GEAR® 等）
• 用途例: ロボットハンド、小型精密ユニット
