球形滑り軸受

PTFEコンパクトメンテナンスフリー

製品概要

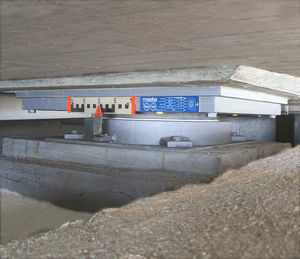

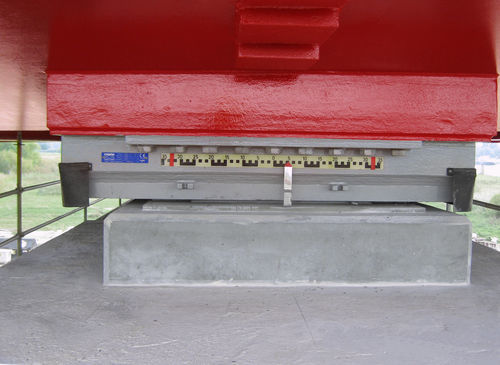

magebaのRESTON SPHERICALは、上部構造と下部構造間の垂直荷重を伝達しつつ、全軸回転および全方向の平行移動を許容する橋梁・構造用支承です。凸形状の摺動部が対応する凹面上を滑り、垂直荷重を伝達しながら必要な動きを可能にします。設置高さが小さく、長寿命かつ無給油で使用できます。

主な特徴

• 代表荷重範囲：1,000〜250,000 kN
• コンパクトで高強度の設計
• 全軸回転および大きな累積滑走変位に対応
• 全方向への平行移動に対応
• 耐久性の高い摺動材 ROBO-SLIDE 75

動作原理
RESTON SPHERICALは、凸形状の摺動要素が対応する凹面上を滑走する方式です。接触面で垂直荷重を伝達しつつ、形状により任意の水平軸まわりの回転と全方向の動きを許容します。平面および曲面の摺動面での滑走に対応します。

用途
中〜高荷重の伝達を必要とし、大きな累積滑走および回転が発生する橋梁や構造物に適しています。例として、風や温度変化の影響を受ける吊橋や大スパン橋が挙げられます。高強度の摺動材により、設置スペースが限られる箇所での小型化が可能です。

技術仕様

• 荷重範囲：代表値 1,000〜250,000 kN
• 摺動材：ROBO-SLIDE 75（高品質・高耐久）
• 設計：任意の寸法で製作可能、低い設置高さ
• 動作能力：全軸回転、全方向の平行移動、大きな累積滑走に対応
• 設置バリエーション：Type KA（自由滑走）、Type KE（案内付滑走）、Type KEQ（案内付変種）、Type KF（固定）
• 特徴：コンパクト、高荷重対応、無給油、長寿命
• 機能：平面および曲面の摺動面での移動/滑走を可能にする
