自在軸受ユニット RESTON-POT

固定型スチール製エラストマー

概要
magebaのRESTON-POT支持装置は、さまざまな鉛直荷重と頻繁な動きや回転が想定される橋梁や建築物向けに設計されています。設計上の要件に応じて調整可能で、通常の運用では定期的な保守を必要としません。

特長

• 標準荷重：500～120,000 kN
• 堅牢でコンパクトな設計
• 大きな回転を許容
• 水平・垂直の任意の軸まわりで回転可能
• 信頼性の高い加硫シール構造

原理
magebaのRESTON-POTベアリングは、上部構造と下部構造間の力を制御して伝達します。鉛直力は下部構造へ伝達され、内蔵されたエラストマー（弾性パッド）により回転が可能となります。横方向の移動や回転は、ベアリングの種類に応じて吸収されます。

用途
RESTON-POTは、低荷重から高荷重、かつ頻繁な動きや回転がある橋梁や建築物に適しています。鉛直荷重の伝達と同時に回転対応および移動吸収が必要な部位に使用されます。

画像 / 例

• 左右にガイドバーを備えた案内付すべり支承（Type TE）の構成

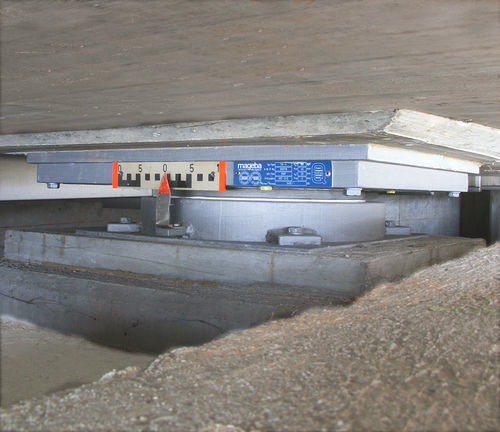

• 移動量目盛り付きの設置された自由すべり支承（Type TA）

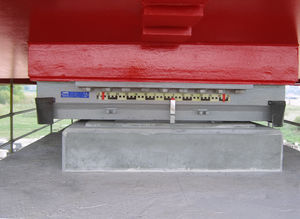

• アンカープレート付きで設置されたTAおよびTF支承
• 一方向の水平力に抵抗できる構造支承（Type TE）
• 磨かれた金属板を備えたすべり板の下面
• ダウエルで位置決め・コンクリート打設されたTE支承

特長 / 技術仕様

• 型式：RESTON-POT
• 標準荷重：500～120,000 kN
• 利用可能な型式：TF（固定）、TA（自由すべり）、TE（案内付すべり）
• 回転：大きな回転および任意の水平・垂直軸まわりの回転を許容
• 移動：あらゆる方向の移動を許容
• 回転を可能にする封入エラストマーパッド
• シール：高い信頼性の加硫シール構造
• 保守：通常運転での保守不要設計
• 構成部品の例：磨かれた金属板を備えたすべり板、位置決め・コンクリート用のアンカープレートやダウエル
• 提供資料：製品パンフレット、データシート、型式図、EPDおよび適合証明書
