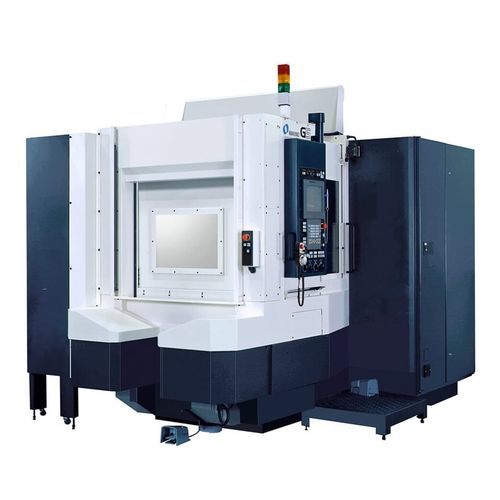

タービンブレードの機械加工用グラインダー センター G5

横型CNC5軸

概要
タービン部品や複雑な回転部品向けに設計された5軸CNC研削盤です。

製品概要
G5は、研削、フライス、穴あけ、タップ加工を単一のワークセットアップで行える5軸水平マシニングセンタです。一台で複数工程を実行することで非付加価値時間を削減し、設備投資を抑え、部品のリードタイムを短縮します。航空宇宙分野や高精度回転部品の生産に適しています。

主な機能

• 5軸水平加工の構成（B軸およびC軸）
• 研削、フライス、穴あけ、タップ加工を一台で統合
• 単一セットアップ加工により非切削時間を排除
• 高精度のタービン部品や複雑形状に対応
• 60ポジションの自動工具交換装置（ATC）で工具の柔軟性を確保

技術仕様（メトリック）
A軸：なし
B軸：270°（-90°〜+180°）
C軸：360°
主軸回転数：12,000 rpm
早送り速度：48,000 mm/min
切削送り速度：48,000 mm/min
最大ワーク寸法：Ø 440 x 380 SR
最大積載量：120 kg
ATC容量：60本
工具最大長さ（CAT）：360 mm
工具最大長さ（HSK）：400 mm
工具最大直径：70 mm / 220 mm（制限あり）
工具最大質量：12 kg

技術仕様（インチ）
パレット：9.8"
X移動量：20.5"; Y移動量：22.0"; Z移動量：23.6"
A軸：なし
B軸：270°（-90°〜+180°）
C軸：360°
主軸回転数：12,000 rpm
早送り速度：1,890 ipm
切削送り速度：1,890 ipm
最大ワーク寸法：Ø 17.3 x 15 SR
最大積載量：265 lbs
ATC容量：60本
工具最大長さ（CAT）：14.2"
工具最大長さ（HSK）：15.7"
工具最大直径：2.8" / 8.7"（制限あり）
工具最大質量：26 lbs

用途 / 利点

• フライスと研削を単一セットアップで組み合わせ、非付加価値工程を排除
• 設備投資を削減し、製造リードタイムを短縮
• 航空宇宙や発電向けのタービン部品など高精度回転部品に最適化

機種情報

• 機種：G5（5軸CNC研削盤）
• 軸：B軸 270°（-90°〜+180°）；C軸 360°；A軸なし
• 主軸回転数：12,000 rpm
• 早送り / 切削送り：48,000 mm/min（1,890 ipm）
• 最大ワーク寸法：Ø 440 x 380 SR（Ø 17.3 x 15 SR）
• 最大積載量：120 kg（265 lbs）
• 工具：ATC 60本；工具最大長さ CAT 360 mm / 14.2"；工具最大長さ HSK 400 mm / 15.7"
• 工具最大直径：70 mm / 220 mm（制限あり）— 2.8" / 8.7"（制限あり）
• 工具最大質量：12 kg（26 lbs）
