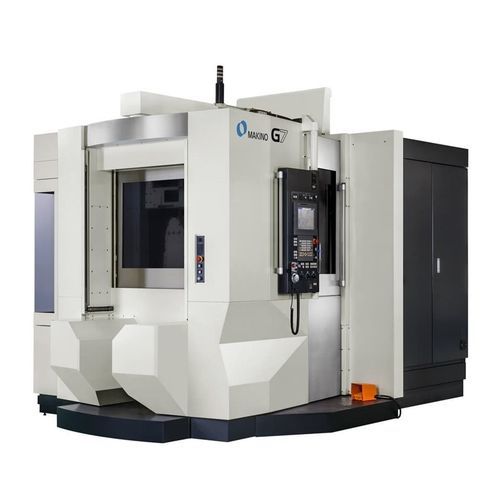

5軸マシニングセンタ G7

横型16ツール製粉

製品概要
Makino G7は、研削、フライス、穴あけ、タッピングを単一のセットアップで行える5軸横型研削・マシニングセンタです。高荷重材や複雑形状に対応するために設計され、複数工程を1台で実行することで付加価値のない時間を削減します。

用途

• Inconel®およびニッケル系合金の研削
• ルートフォーム形状の研削
• 航空宇宙向けタービンのブレード・ベーン研削

技術概要

• A軸：無し
• B軸：270°（-90°〜+180°）
• C軸：360°
• 主軸回転数：12,000 rpm
• 高速移動：48,000 mm/min（X,Y）＆43,000 mm/min（Z）
• 切削送り：48,000 mm/min（X,Y）＆43,000 mm/min（Z）
• 最大ワーク：φ535 × 400 SR
• 最大積載量：120 kg
• ATC容量：60工具
• 最大工具長（CAT）：360 mm
• 最大工具長（HSK）：420 mm
• 最大工具径：70 mm / 220 mm（制限あり）
• 最大工具重量：12 kg

運用上の注意
G7はフライス加工から研削へ同一機上で切り替えることが可能で、設備投資を抑えつつ1回のセットアップで複数工程を実行し、非切削時間を排除します。ニッケル系材料や航空部品に見られるルートフォーム形状への対応に適しています。

仕様

• パレット：250 mm (9.8 in)
• 早送り X：690 mm (27.2 in)
• 早送り Y：650 mm (25.6 in)
• 早送り Z：730 mm (28.7 in)
• A軸：無し
• B軸：270°（-90°〜+180°）
• C軸：360°
• 主軸速度：12,000 rpm
• 早送り（X,Y）：48,000 mm/min (1,890 ipm)
• 早送り（Z）：43,000 mm/min (1,693 ipm)
• 切削送り（X,Y）：48,000 mm/min (1,890 ipm)
• 切削送り（Z）：43,000 mm/min (1,693 ipm)
• 最大ワーク：φ535 × 400 SR (21 in Ø x 15.7 in SR)
• 最大積載量：120 kg (265 lbs)
• ATC容量：60工具
• 最大工具長（CAT）：360 mm (14.2 in)
• 最大工具長（HSK）：420 mm (16.5 in)
• 最大工具径：70 mm / 220 mm * (2.8 in / 8.7 in * 制限あり)
• 最大工具重量：12 kg (26 lbs)
