圧力漏れ試験機

自動PLC制御空気

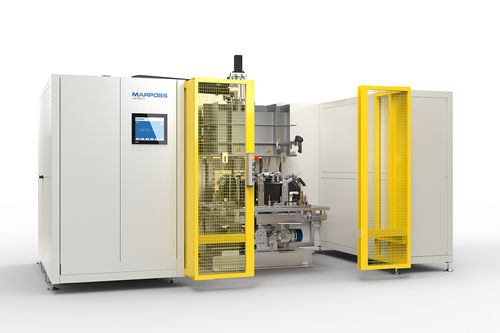

LPGタンク検査用の回転テーブルを備えたシングルチャンバーマシンです。様々な段階の検査が8つのステーションに分けて実施されます。求められたサイクルタイムを実現するために、このソリューションが必要でした。測定原理は、質量分析計によるグローバルテストです。 マシンは単一の真空チャンバーを備え、溶接・塗装されたステンレスフレームに組み付けられています。マシンの真空チャンバー下部には8つのステーションを備えた回転テーブルがあります。各ステーションで工程の1つのフェーズが実施されます。そのため、マシンでの作業の流れを最適化し、毎時30個の生産性を実現できます。 キャビネットには配電盤、分析システム、および空気とヘリウム分配用の気圧機器パネルが含まれ、フレーム内に収められています。 HMIとして、タッチスクリーン式カラーモニターと、オペレーター用の押しボタンとライトのあるリモートコントロールボックスを1つ備えています。装置にはヘリウム放出と空気放出のために個別の放出口があり、ヘリウム回収システムに接続できます。お客様のご要望に応じた塗装色のマシンを製作します。 利点 専用ポンピングシステムで全流量を分析 メンテナンスが簡単なカート設置型のポンピングシステム 専用電気/気圧回路機器キャビネット ポンピングシステムは換気型防音タイプを採用 半自動回転テーブル カスタマイズ可能なHMIインターフェース
