静電容量式測定装置 MERLIN CORE

デジタルEtherCAT産業用

製品概要

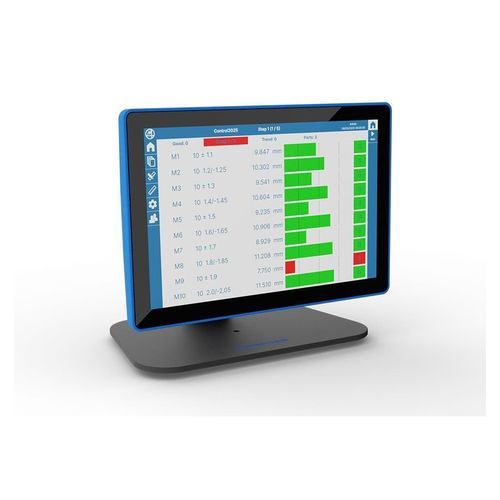

MERLIN COREは産業用途向けのオールインワン計測コンピュータです。アナログ版とデジタル版のハードウェアを用意しており、拡張可能なセンサーネットワークに対応し、簡易な計測ステーションから高度な測定用途までに対応する演算能力を備えています。MarpossのHMIにより操作が簡素化され、教育時間を短縮します。

ソフトウェア版

• Standard：基本機能を備え、効率的で使いやすい計測ワークフローを提供します。
• Advanced：より複雑な測定・自動化用途に対応する完全な機能セットを提供します。

インターフェースと使いやすさ
MarpossのHMIは直感的な画面と標準化された操作フローを提供し、立ち上げや日常操作を迅速化して操作者の習熟時間を短縮します。

利点

• アナログ版はセンサやアクチュエータを別途インターフェースボックスなしで接続できます。
• マルウェアや不正アクセスに対する保護が強化されています。
• デジタル版はMarposs SMARTNetネットワーク対応です。
• 着脱可能なmicro‑SDカードは安全な暗号化に対応し、データ保護と交換が容易です。
• 両バージョンとも Ethernet/IP、Profinet、EtherCAT フィールドバスプロトコルに対応します。

ハードウェア構成

• アナログ：ベンチトップ用途に適し、背面にMarposs機器用のLumbergコネクタ6個と、Phoenixターミナルブロック経由で最大8つの設定可能なI/Oを備えます。
• デジタル：SMARTNetネットワーク対応で、SMARTNetコンポーネント接続とネットワークリソースへのアクセスを可能にするSMARTNetブリッジモジュールを内蔵します。

技術仕様
筐体：アルミニウム
前面保護：IP54
タッチスクリーン：静電容量式
LCD：10.1インチ、16:10
CPU：ARM 1600 MHz
イーサネット LAN：2 x 1 Gbps
フィールドバスインターフェース：2 x イーサネットタイプ
USBポート：4 x USB 2.0 Type A
シリアルポート：1 x RS232 + 1 x RS422/RS485
ストレージ：4 GB micro‑SD
取り付け：傾斜スタンド
電源：24 VDC -15%/+20%
相対湿度：5–80%（結露なきこと）
動作温度：5–45 °C
寸法 LxHxD：258 x 172 x 45 mm (10.15 x 6.77 x 1.77 inches)

主な特徴 / 仕様

• アルミニウム筐体のオールインワン計測コンピュータ。
• 前面保護等級 IP54 と 10.1インチ静電容量式タッチスクリーン。
• ARM 1600 MHz プロセッサと着脱可能な 4 GB micro‑SD ストレージ（暗号化対応）。
• 接続性：2x1 Gbps LAN、フィールドバス用イーサネットインターフェース、USBおよびシリアルポート。
• SMARTNet（デジタル版）および主要な産業用フィールドバスプロトコルをサポート。
• コンパクトな寸法とベンチ設置用の傾斜マウント。
