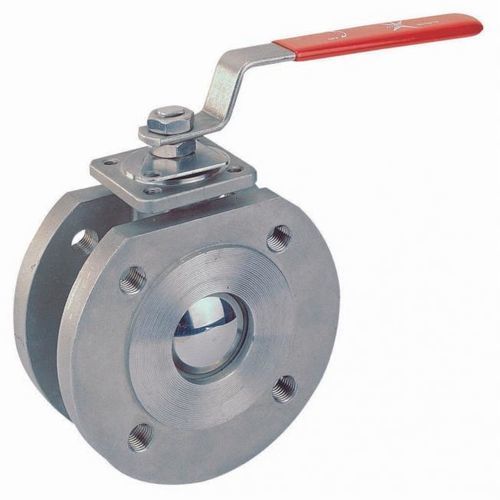

ボールバルブ

手動式流量調整用フランジ取り付け

概要
ANSI Class 150 および PN16/40 に対応したコンパクトなウェーハ形フルボア・ボールバルブ。CF8M ステンレス製で軽量・省スペース、異なるサイズ・圧力等級・認証をカバーする3つのモデルファミリーを提供します。

型式

• Standard — ウェーハ形、コンパクト、フルポート；流量制御用に30/60/90°のVポートボールを選択可能；NACE MR0175 は要望によりオプション；サイズ 1/2" ~ 6"；圧力 ANSI Class 150、PN16/40；本体材質 CF8M；シートは標準 PTFE/RTFE、その他オプション相談可。
• Series F98 — Series F98（Fire Safe）：ウェーハ形、Direct Mount、耐火仕様、フルポート；B16.34 準拠；サイズ 1/2" ~ 4"；圧力 PN16；本体材質 1.4408 / 1.0619；シートは標準 PTFE/RTFE、その他オプション相談可。
• Series F98A — Series F98A（ISO 15848-1）：ウェーハ形、フルポート、ISO 15848-1 認証取得；サイズ 1/2" ~ 4"；圧力 PN10/40；本体材質 1.4408 / 1.0619；シートは標準 PTFE/RTFE、その他オプション相談可。

型式比較（表）
Model | Size | Pressure Rating | Body | Seats | Design
Standard | 1/2" ~ 6" | ANSI Class 150, PN16/40 | CF8M | PTFE/RTFE (standard) or other options | Wafer type, compact, full port, optional 30/60/90° V-port, optional NACE MR0175
Series F98 | 1/2" ~ 4" | PN16 | 1.4408 / 1.0619 | PTFE/RTFE (standard) or other options | Wafer type, Direct Mount, fire safe, conforms to B16.34
Series F98A | 1/2" ~ 4" | PN10/40 | 1.4408 / 1.0619 | PTFE/RTFE (standard) or other options | Wafer type, full port, ISO 15848-1 certified

仕様

• タイプ：ウェーハ形フランジボールバルブ、フルボア／フルポート
• 材料：本体 CF8M（ステンレス）；指定がある場合は 1.4408 / 1.0619 を使用
• サイズ：1/2" ~ 6"（一部シリーズは 1/2" ~ 4" に限定）
• 圧力定格：ANSI Class 150；PN16/40；PN10/40 はシリーズにより異なる
• シート：標準 PTFE / RTFE；その他シートは要望により対応
• 設計特徴：コンパクトなウェーハ設計；Direct Mount オプション（Series F98）；耐火仕様（Series F98）；流量制御用 Vポートボール（30/60/90°）の選択可
• 認証／規格：B16.34 準拠（該当シリーズ）；Series F98A は ISO 15848-1 認証；NACE MR0175 は要望により対応
• バリエーション：3つのモデルファミリー — Standard、Series F98（Fire Safe）、Series F98A（ISO 15848-1）
