ボールバルブ

空圧式減圧制流

製品概要

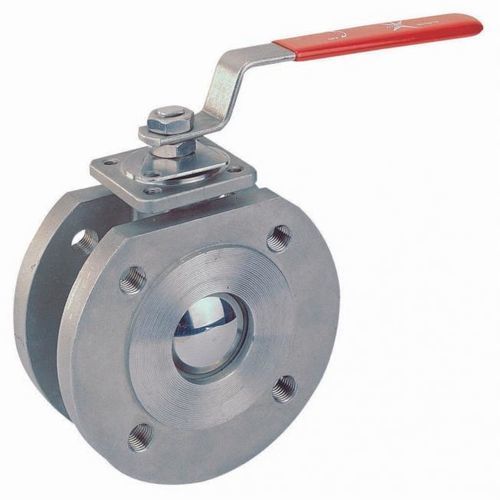

コンパクトなウェーファー型フルボアボールバルブ。ANSI Class 150およびPN10/16/40の圧力等級に対応。CF8Mステンレス鋼で軽量かつ省スペース設計。複数の設計（Standard、耐火構造のSeries F98、ISO 15848-1認証のSeries F98A）と、各種サイズ・圧力等級で提供。流量制御用のVポートボール（30°/60°/90°）、標準のPTFE/RTFEシート、その他の材料や認証は要求により対応可能。

対応モデル

• Standard — ウェーファー型、コンパクト、フルポート；流量制御用に30°/60°/90°のVポートボール選択可；NACE MR0175はオプション；サイズ 1/2" ~ 6"；圧力 ANSI Class 150、PN16/40；本体 CF8M；シート PTFE/RTFE 標準（その他は要相談）。
• Series F98 — Series F98、Fire Safe；ウェーファー型、ダイレクトマウント、耐火設計、フルポート；B16.34に準拠；サイズ 1/2" ~ 4"；圧力 PN16；本体材質 1.4408 / 1.0619；シート PTFE/RTFE 標準（その他は要相談）。
• Series F98A — Series F98A、ISO15848-1；ウェーファー型、フルポート、ISO 15848-1認証取得；サイズ 1/2" ~ 4"；圧力 PN10/40；本体材質 1.4408 / 1.0619；シート PTFE/RTFE 標準（その他は要相談）。

モデル比較（表）
Model | Size | Pressure Rating | Body | Seats | Design
Standard | 1/2" ~ 6" | ANSI Class 150, PN16/40 | CF8M | PTFE/RTFE standard (options available) | Wafer type, compact, full port, V-port option, optional NACE MR0175
Series F98 | 1/2" ~ 4" | PN16 | 1.4408 / 1.0619 | PTFE/RTFE standard (options available) | Wafer type, Direct Mount, fire safe, conforms to B16.34
Series F98A | 1/2" ~ 4" | PN10/40 | 1.4408 / 1.0619 | PTFE/RTFE standard (options available) | Wafer type, full port, ISO 15848-1 certified

技術仕様

• 設計: ウェーファー型、フルポート；コンパクトで省スペース設計。
• Vポートオプション: 流量制御用に30°、60°、90°のVポートボールを用意（指定モデルで標準）。
• サイズ: モデル別に表示 — Standard: 1/2" ~ 6"；Series F98 / F98A: 1/2" ~ 4"。
• 圧力等級: ANSI Class 150；モデル/仕様により PN10、PN16、PN40。
• 本体材質: CF8M（Standard）、1.4408 / 1.0619（Series F98 / F98A）。
• シート: PTFE / RTFE 標準；代替材は要相談で対応可能。
• 規格・認証: 指定箇所は B16.34 に準拠；Series F98A は ISO 15848-1 認証；NACE MR0175 は要望により対応。
• 耐火オプション: Series F98 は耐火仕様（Direct Mount fire safe 設計）。
• 典型用途: 省スペースなウェーファー型フルボア球弁が必要なフランジ接続、漏洩規制や流量制御の認証オプションあり。
• バリエーション: 3モデル（Standard、Series F98、Series F98A）。
