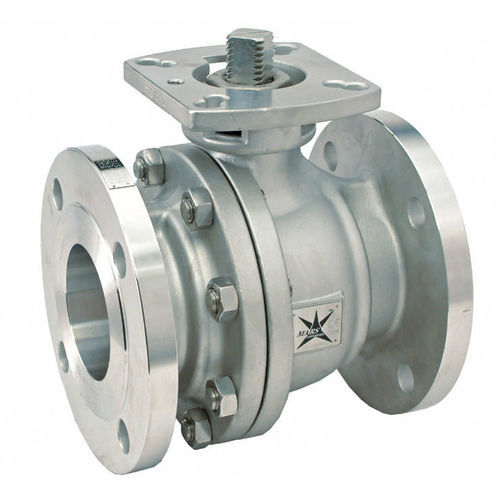

ボールバルブ 90D series

手動式フランジ取り付けフランジ取り付け

概要
Series 90D は、フルポート構成、複数の圧力クラスおよびボディ材質を備えた全184モデルのフランジ付ボールバルブのラインナップです。製品はフランジ仕様で供給され、ISO 5211 / DIN 3337 の角軸を介したダイレクトマウントのアクチュエータに対応するよう準備されています。耐火仕様（fire‑safe）やレバー有無のオプションがあります。

主な特徴

• 圧力クラス：ANSI 300、ANSI 150、PN10/40、PN16
• 設計：フルポート（full bore）ボールバルブ
• ボディ材質：ステンレス鋼（CF8M 含む）、炭素鋼、WCB

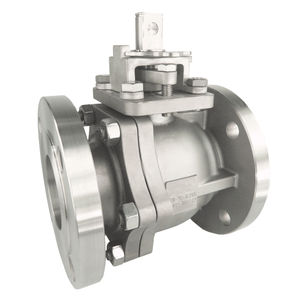

• 取付：フランジおよびダイレクトマウント；ISO 5211 / DIN 3337 角軸
• 操作：レバー付またはアクチュエータ取付用にレバー無で供給
• サイズ：1/2\"、3/4\"、1\"、1 1/4\"、1 1/2\"、2\"、2 1/2\"、3\"、4\"、6\" および 184 モデルにわたる中間サイズ
• オプションの耐火（fire‑safe）バリアントあり

バージョン / オプション

• V90D-2F シリーズ：フランジ付、ANSI 規格対応；耐火バリアントあり

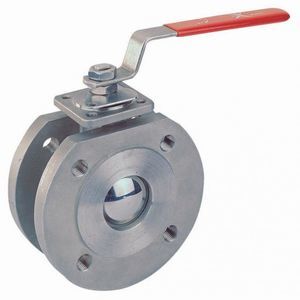

• レバーオプション：レバー付で供給またはアクチュエータ用にレバー無で供給

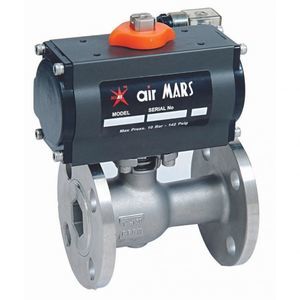

• アクチュエーション：ISO 5211 / DIN 3337 の角軸によるダイレクトマウントに対応
• 材質・圧力クラスは SKU ごとに選択可能

代表的製品表（抜粋）
SKU | サイズ | 流通断面 | ボディ | 設計 | 取付 | 価格 (GBP)
V90D-2F-1-2IN-STAINLESS-STEEL-W-O-HANDLE | 1/2\" | Full | Stainless Steel | Full | Flanged, direct mount | £89.94
V90D-2F-1-2IN-STAINLESS-STEEL-W-HANDLE | 1/2\" | Full | Stainless Steel | Full | Flanged, direct mount | £92.55
V90D-2F-1-2IN-CARBON-STEEL-W-O-HANDLE | 1/2\" | Full | Carbon Steel | Full | Flanged, direct mount | £81.16
V90D-2F-1-2IN-CARBON-STEEL-W-HANDLE | 1/2\" | Full | Carbon Steel | Full | Flanged, direct mount | £83.78
V90D-2F-3-4IN-STAINLESS-STEEL-W-O-HANDLE | 3/4\" | Full | Stainless Steel | Full | Flanged, direct mount | £113.50
V90D-2F-3-4IN-STAINLESS-STEEL-W-HANDLE | 3/4\" | Full | Stainless Steel | Full | Flanged, direct mount | £116.12
V90D-2F-3-4IN-CARBON-STEEL-W-O-HANDLE | 3/4\" | Full | Carbon Steel | Full | Flanged, direct mount | £102.41
V90D-2F-3-4IN-CARBON-STEEL-W-HANDLE | 3/4\" | Full | Carbon Steel | Full | Flanged, direct mount | £104.87
V90D-2F-1IN-STAINLESS-STEEL-W-O-HANDLE | 1\" | Full | Stainless Steel | Full | Flanged, direct mount | £149.07
V90D-2F-1IN-STAINLESS-STEEL-W-HANDLE | 1\" | Full | Stainless Steel | Full | Flanged, direct mount | £151.69
V90D-2F-1IN-CARBON-STEEL-W-O-HANDLE | 1\" | Full | Carbon Steel | Full | Flanged, direct mount | £134.44
V90D-2F-1IN-CARBON-STEEL-W-HANDLE | 1\" | Full | Carbon Steel | Full | Flanged, direct mount | £137.06
V90D-2F-1-1-2IN-STAINLESS-STEEL-W-O-HANDLE | 1 1/2\" | Full | Stainless Steel | Full | Flanged, direct mount | £300.45
V90D-2F-1-1-2IN-STAINLESS-STEEL-W-HANDLE | 1 1/2\" | Full | Stainless Steel | Full | Flanged, direct mount | £306.00
V90D-2F-1-1-2IN-CARBON-STEEL-W-O-HANDLE | 1 1/2\" | Full | Carbon Steel | Full | Flanged, direct mount | £254.10
V90D-2F-1-1-2IN-CARBON-STEEL-W-HANDLE | 1 1/2\" | Full | Carbon Steel | Full | Flanged, direct mount | £259.80
V90D-2F-2IN-STAINLESS-STEEL-W-O-HANDLE | 2\" | Full | Stainless Steel | Full | Flanged, direct mount | £342.19
V90D-2F-2IN-STAINLESS-STEEL-W-HANDLE | 2\" | Full | Stainless Steel | Full | Flanged, direct mount | £347.73
V90D-2F-2IN-CARBON-STEEL-W-O-HANDLE | 2\" | Full | Carbon Steel | Full | Flanged, direct mount | £289.67
V90D-2F-2IN-CARBON-STEEL-W-HANDLE | 2\" | Full | Carbon Steel | Full | Flanged, direct mount | £295.37
V90D-2F-2-1-2IN-STAINLESS-STEEL-W-O-HANDLE | 2 1/2\" | Full | Stainless Steel | Full | Flanged, direct mount | £534.23
V90D-2F-2-1-2IN-STAINLESS-STEEL-W-HANDLE | 2 1/2\" | Full | Stainless Steel | Full | Flanged, direct mount | £539.77
V90D-2F-2-1-2IN-CARBON-STEEL-W-O-HANDLE | 2 1/2\" | Full | Carbon Steel | Full | Flanged, direct mount | £466.47
V90D-2F-2-1-2IN-CARBON-STEEL-W-HANDLE | 2 1/2\" | Full | Carbon Steel | Full | Flanged, direct mount | £472.16
V90D-2F-3IN-STAINLESS-STEEL-W-O-HANDLE | 3\" | Full | Stainless Steel | Full | Flanged, direct mount | £709.48

技術仕様

• ライン名: Series 90D - フランジ付ボールバルブ
• 利用可能モデル: 184 モデル（各種サイズ、材料、オプション）
• 設計: フルポート / full bore
• 圧力定格: ANSI 300、ANSI 150、PN10/40、PN16
• 材料: ステンレス鋼（CF8M 含む）、炭素鋼、WCB
• 取付と操作: フランジ、ダイレクトマウント；ISO 5211 / DIN 3337 角軸；レバー有無
• 価格: バリアントごとの価格は GBP 表示
