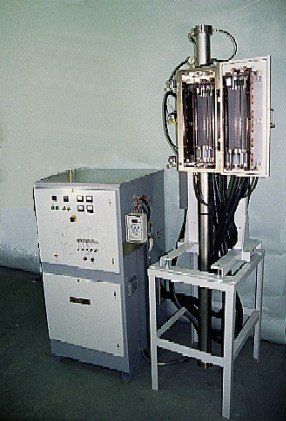

連続給電式ワイヤーアニール炉は最大12本のオープンエンドワイヤー供給チューブを装備しています。 ワイヤー入口と出口フランジはワイヤー供給システム (ワイヤー供給とピックアップ) に適合します。炉は垂直に設置され、重力を利用した簡素化されたワイヤー支持・張力システムが採用されます。 均一性の高いホットゾーンの両側には遮熱板が設置され、独自の温度勾配が形成されます。当社のワイヤーアニール炉は、電気ヒーターにより最高2500°C (4500F) の運転温度を維持することができます。 炉システムにはワイヤーとチャンバー用の不活性ガスまたは還元性ガス環境が含まれ、ガス流によって圧力差を作り、炉管とチャンバーへの空気の侵入を防止します。 一般仕様 連続ワイヤーアニール用 457 mm (18″) の長い加熱部 独自の温度勾配でワイヤーの昇温と冷却を制御 最大12本のオープンエンドワイヤー供給チューブ 不活性ガスまたは水素運転 タングステンまたはタンタルメッシュ発熱体シールド 警報音で炉内雰囲気をモニターする酸素モニター チャンバーには最大12本のワイヤー供給が可能です。ワイヤーはまず上部のステンレス製ガイドチューブを通過し、高温 (最高2500°C) の炉ゾーンに移動します。ワイヤはこの部分でアニール温度まで上昇します。高温ゾーンは非常に均一な温度ゾーンであり、再現性と信頼性の高い加熱を実現します。次にワイヤーは、温度勾配が設定された下部の冷却ゾーンに入り、プロセス仕様に合わせて冷却速度が制御されます。
