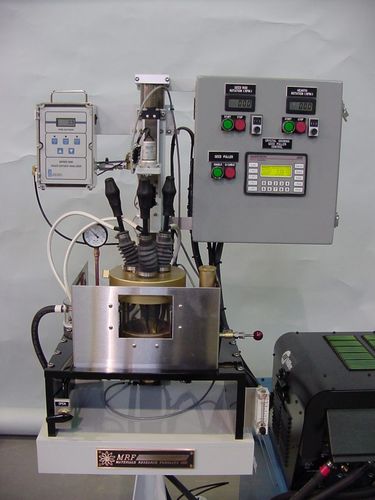

チャンバー炉 TA-200

融解結晶成長電動

Czochralski法でラボサイズの結晶を成長させるための最も低価格の炉は、アーク溶解炉TA-200の結晶成長オプションです。このオプションは、半導体材料（シリコン、ゲルマニウム、ガリウムヒ素）、金属、塩、合成宝石の単結晶成長に使用されるすべてのコンポーネントを追加します。 この炉は、3500℃以上の材料を溶融できる3つの電気アークを使用します。次に、シードロッドに取り付けられた結晶シードが、融液を保持する2″（50mm）のるつぼの中に下降します。制御装置は、成長する結晶を引き上げるようにプログラムされている。 引上げ速度は調整可能で、0.001 mm/分と正確に制御されます。3/8 "シードロッドを回転させるために別のモーターが用意されており、最大引き上げ高さは7″（176mm）です。底るつぼは回転モーター付きもあります。 一般仕様 Czochralski法による結晶成長用 0.001mm/分まで調整可能な引上げ速度 7″ (178 mm) トラベル 2″ (50mm) るつぼ 調整可能なシードロッドの回転 詳細 アーク溶解炉の詳細 完全なアーク溶解炉の詳細については、アーク溶解炉TA-200を参照してください。以下の説明は結晶成長コンポーネントのみです。 結晶引上げ装置 移動速度を制御するサーボモーターとドライブ 毎分14mmから毎分0.001mmまでの低速引き上げを可能にする減速機 チャンバー内でシードロッドを上下させる精密スライド。 シードロッドを0～30RPMで回転させるDCモーター シードロッドを真空密閉し、チャンバー環境を遮断 水晶振動子の操作と表示を簡単にプログラムできるタッチスクリーン すべての電気部品を収納する制御筐体
