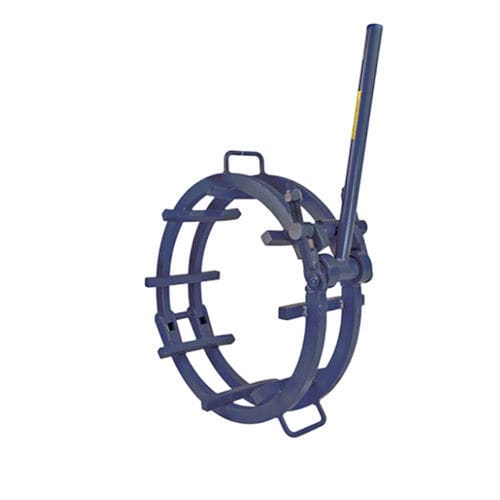

パイプ用油圧クランプ 01 series

製品概要
Mathey Dearmanのケージクランプは、手動レバー、ラチェット、油圧の各モデルがあり、タック（tack）またはノータック（no-tack）仕様で提供されます。配管の整列（Schedule 80まで）に対応し、対応径は2"–60" / 60.3–1,524 mmです。

使用上の注意
ケージクランプは配管の整列用であり、配管の成形（リフォーム）には使用できません。各クランプサイズは特定の管径に適合します。管の外径が表示径から±3/16" / 5 mm以上変動する場合、正確な整列ができないことがあります。

製品の利点

• ステンレス製接触点や特殊径クランプはリクエストにより対応可能です。ステンレス仕様は部品番号の末尾に"SS"を追加してください。
• ノータックの横バーはアーチ状で、クランプを外さずに円周全体の溶接が可能です。これにより溶接作業が効率化されます。
• タックタイプの直線横バーは端部が広がっており、位置決めとクランプが容易です。タック溶接後にクランプを外して溶接を完成させます。
• タックおよびノータックの横バーはステンレスでの供給が可能で、ステンレスや特殊合金用途に対応します。

表 — 手動レバータックモデル / 配管サイズ
手動レバータックモデル | 配管サイズ
01.0505.001 — 2" / 60.3 mm
01.0505.002 — 3" / 88.9 mm
01.0505.003 — 3.5" / 101.6 mm
01.0505.004 — 4" / 114.3 mm
01.0505.006 — 6" / 168.2 mm
01.0505.008 — 8" / 219 mm
01.0505.010 — 10" / 273 mm
01.0505.012 — 12" / 323.8 mm
01.0505.014 — 14" / 356 mm
01.0505.016 — 16" / 406 mm
01.0505.018 — 18" / 457 mm
01.0505.020 — 20" / 508 mm
01.0505.022 — 22" / 559 mm
01.0505.024 — 24" / 610 mm
01.0505.026 — 26" / 660 mm
01.0505.028 — 28" / 711 mm
01.0505.030 — 30" / 762 mm
01.0505.032 — 32" / 813 mm
01.0505.034 — 34" / 864 mm
01.0505.036 — 36" / 914 mm
01.0505.038 — 38" / 965 mm
01.0505.040 — 40" / 1,016 mm
01.0505.042 — 42" / 1,067 mm
01.0505.048 — 48" / 1,219 mm
01.0505.054 — 54" / 1,372 mm
01.0505.060 — 60" / 1,524 mm

仕様

• 対応範囲: 2"–60" / 60.3–1,524 mm
• 利用可能モデル: 手動レバー、ラチェット、油圧
• バージョン: タックおよびノータック横バー
• 想定用途: 配管整列のみ（配管の成形には非対応）
• 適合許容差: ±3/16" / 5 mm
• 配管規格対応: Schedule 80まで整列可能
• 材質オプション: 接触点および横バーのステンレス対応可（部品番号に"SS"を追加）
• 各サイズのクランプは特定の管径に適合
