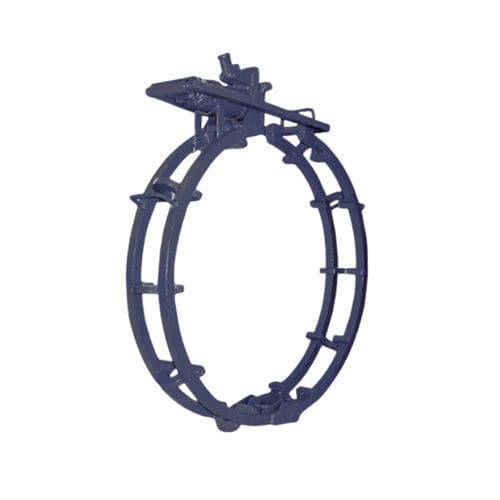

パイプ用油圧クランプ H series

製品説明
Mathey Dearmanの油圧ケージクランプは、頑丈な油圧閉鎖機構を採用し、大口径配管の整列に必要な追加の把持力を発生させるとともに、配管からの迅速な解除を可能にして効率的な取り扱いを実現します。対応径は16～60"（406～1,524 mm）で、適切なクロスバー選択により全面円周溶接が可能です。

在庫状況
アメリカ大陸のみ在庫

製品の利点

• 高い締付力を得るための12トン油圧ジャッキ付属
• 複数のクロスバー構成を要求に応じて選択可能
• No‑tack（アーチ状）クロスバーはクランプを外さずに全面円周溶接を可能にし、溶接の連続性と生産性を向上
• Tackタイプの直線クロスバーは広がった端部によりパイプの位置決めが容易で、ポイント溶接後にクランプを取り外して溶接を完了可能
• ステンレス製クロスバーも用意され、ステンレスや特殊合金配管用途に対応

仕様（モデルおよび配管サイズ）
HYDRAULIC TACK MODEL | PIPE SIZE INCH | PIPE SIZE MM
01.0505.H16 | 16" | 406 mm
01.0505.H18 | 18" | 457 mm
01.0505.H20 | 20" | 508 mm
01.0505.H22 | 22" | 559 mm
01.0505.H24 | 24" | 610 mm
01.0505.H26 | 26" | 660 mm
01.0505.H28 | 28" | 711 mm
01.0505.H30 | 30" | 762 mm
01.0505.H32 | 32" | 812 mm
01.0505.H34 | 34" | 864 mm
01.0505.H36 | 36" | 914 mm
01.0505.H38 | 38" | 965 mm
01.0505.H40 | 40" | 1,016 mm
01.0505.H42 | 42" | 1,067 mm
01.0505.H48 | 48" | 1,219 mm
01.0505.H54 | 54" | 1,372 mm
01.0505.H60 | 60" | 1,524 mm

技術仕様

• 対応範囲: 16～60"（406～1,524 mm）
• 油圧ジャッキ: 12トン容量（ジャッキ付属）
• 閉鎖機構: 高い力と迅速な解除を可能にする頑丈な油圧閉鎖
• クロスバーオプション: No‑tack（アーチ状）およびTackタイプ直線（広がった端部）
• クロスバー材質: 標準および特殊合金用のステンレス製オプション
• 用途: 大口径または損傷した配管の整列・成形。適切なクロスバー選択で全面円周溶接を可能にする
• モデル / SKU: 01.0505.H16, 01.0505.H18, 01.0505.H20, 01.0505.H22, 01.0505.H24, 01.0505.H26, 01.0505.H28, 01.0505.H30, 01.0505.H32, 01.0505.H34, 01.0505.H36, 01.0505.H38, 01.0505.H40, 01.0505.H42, 01.0505.H48, 01.0505.H54, 01.0505.H60
