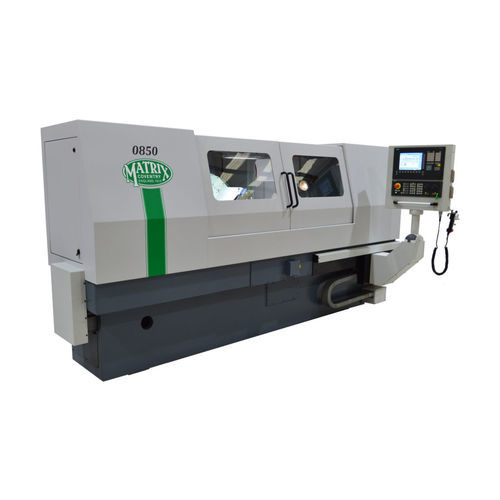

雄ねじ用研削機 TE-0850

CNCデジタル

<br><br>部品径<br> <br><br>10～350mm<br><br>研削径<br> <br><br>10～350mm（部品による）<br><br>両心間長<br> <br><br>800mm（最大）<br><br>両心間研削長<br> <br><br>800mm（部品によって異なります）<br><br>リード範囲<br> <br><br>0～300mm<br><br>CNC制御：<br><br>CNCタイプ<br> <br><br>Siemens 840 DSL<br><br>HMI<br> <br><br>Sinumerik Operate + Matrix Interface<br><br>サーボシステム<br> <br><br>Sinamics S120（デジタル）<br><br>X軸（直径）：<br><br>スライド移動量<br> <br><br>360mm<br><br>移動速度<br> <br><br>0～7 m/分（デジタルサーボ）<br><br>リニアスケール付き<br> <br><br>デュアル位置フィードバックシステム<br><br>Z軸（長さ）：<br><br>スライド移動量<br> <br><br>950mm<br><br>移動速度<br> <br><br>0～7 M/Min（デジタルサーボ）<br><br>リニアスケール付き<br> <br><br>デュアル位置フィードバックシステム<br><br>C軸（ワークヘッド）：<br><br>トルク<br> <br><br>154 Nm<br><br>移動速度<br> <br><br>0.4～120 RPM（デジタルサーボ）<br><br>ロータリーエンコーダ<br> <br><br>高精度位置フィードバックシステム<br><br>ホイールヘッド：<br><br>研削スピンドル出力<br> <br><br>8.8 Kw @ 2000 RPM<br><br>プログラム可能な回転数<br> <br><br>500～2500 RPM（デジタルサーボ）<br><br>自動バランス調整<br> <br><br>内蔵ダイナミックバランスシステム<br><br>標準ホイールサイズ<br> <br><br>13mm または 25mm<br><br>ドレッシングシステム：<br><br>ワークヘッド搭載型<br> <br><br>固定式（オプションで調整可能）<br><br>ドレッサー回転数<br> <br><br>0～6000 RPM（双方向）<br><br>送り速度<br> <br><br>プログラム可能／マクロ計算<br><br>加工材<br> <br><br>ディスク／ロール／シングルポイントダイヤモンド<br><br>冷却液システム：<br><br>容量<br> <br><br>650l (標準)<br><br>特長<br> <br><br>温度制御、セパレーター、遠心分離機<br><br>機械の特性：<br><br>機械の総重量（概算）<br> <br><br>10,000 Kg<br><br>おおよその設置面積<br> <br><br>5100mm x 4200mm（冷却システム付き）<br><br>
