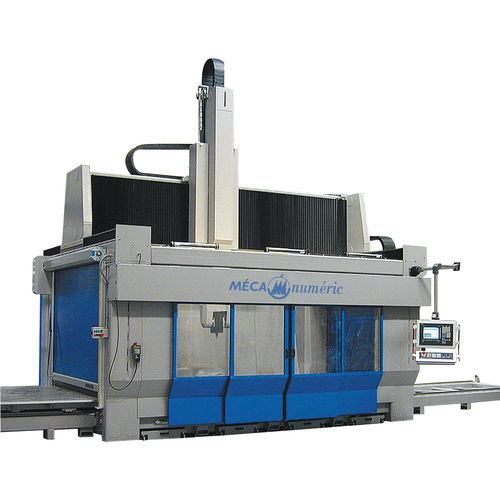

5軸マシニングセンタ NORMAPROFIL - M 汎用木材用複合素材用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- 加工材料
- 木材用, 複合素材用, プラスチック用, アルミニウム用
- タイプ
- ガントリー型, 固定式テーブル
- 関連機能
- ドリル
- 応用
- 航空用, 大きなワークピース, 発泡体用, 自動車産業用, 金型工業用, 型用
- その他の特徴
- 剛性, 精密, 高性能, 高出力, 工具自動取り換え機能付
- X軸移動距離
2,100 mm
(82.68 in)- Y軸移動距離
1,480 mm
(58.27 in)- Z軸移動距離
750 mm
(29.53 in)- 回転速度
最大: 36,000 rpm
(226,195 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 出力
最大: 16 kW
(21.75 hp)最少: 6.5 kW
(8.84 hp)
詳細
固定テーブル、オペレーターと向かい合う可動ガントリー。
モデルや金型の実現、または熱成形、回転成形部品の5軸加工...
テクノロジー
ボールネジによる直交4軸（X1、X2、Y、Z）伝達
回転軸2軸（C: +/- 200°、A: +/- 200°（エレクトロスピンドルによる）
以下の材料の加工に最適化された5軸フライス盤：
プラスチックおよび複合材料、
PUおよびPSフォームなど
アルミニウム（スピンドルのタイプによる）、
合成樹脂
木材および木材製品
真鍮および合金（スピンドルの種類による）、
可能なオプションの一部
自動ドア
部品または工具保持用真空プレート（サイドチャンネルタービンまたは真空ポンプによる真空技術）
静的ツールマガジン（6,10,15ツール）
ガントリーの下に設置されたマガジン（M3015のみ）12ツール
工具測定プローブ
吸音フルカバー
ダブルテーブルシステム（M3015のみ）。
ご要望に応じて、その他の便利な形式にも対応
NCおよびモータリゼーション
SIEMENS SINUMERIK 840 Di数値制御：X、Y、Z、C、A軸
STN 10.4インチOP010カラースクリーン。
デジタルバリエーター付き1FK7型ブラシレスモーター。
空調キャビネット。
SIEMENS SINUMERIK 840Dデジタル制御：X、Y、Z、C、A軸。
STN 10.4インチOP010カラースクリーン。
1FT6型ブラシレスモータ、デジタル駆動。
空調キャビネット
NUM 1050 DIGITALデジタル制御：X、Y、Z、C、A軸。
12インチTFTフラットスクリーン
MP03操作パネル。
デジタルバリエータ付きBPHブラシレスモータリゼーション。
空調キャビネット
---
